Контакторы КТ-6023,КТ-6033,КТ-6043,КТ-6053,КТ-6063 и КТП-6023,КТП-6033,КТП-6043,КТП-6053

Контактор КТ 6023, КТ-6033, КТ-6043, КТ-6053 и другие контакторы КТ предназначены для дистанционного  включения и отключения напряжения в цепях электроснабжения , преимущественно электродвигателей.

Контактор КТ и КТП серий могут изготавливаться с напряжением 110,220,380 и 660в переменного тока и 110 ,220 постоянного тока.

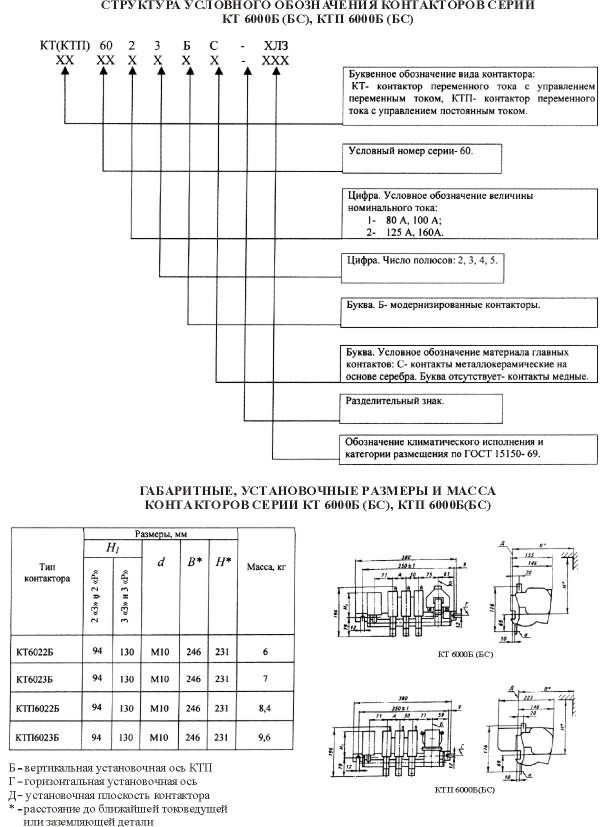

Обозначение контактора КТ

Контактор КТ-6053Б У3

Где КТ-60 серия контактора переменного тока

5-цифра номинал тока контактора 630А (1-100А,2-160А,3-400А,5-630А,6-1000А)

3-цифра количество полюсов (2-два полюса,3-три,4-четыре,5-пять)

Б- Медный контакт если БС-медный контакт с серебренной напайкой

У3- климатическое исполнение

Контактор на постоянный ток имеет маркировку КТП

Например контактор КТП-6023Б  имеет три полюса, катушку управления на постоянный ток ,номинал тока 160А,медные силовые контакты. Обозначение соответствует контактору серии КТ.

У нас Вы всегда можете приобрести контакторы Владикавказского завода Электроконтактор из наличия по доступным ценам. Отгрузку продукции  осуществляем на следующий день после оплаты , любыми транспортными компаниями, во все регионы России. Доставку до терминала осуществляем бесплатно.

Цена на контактор 2017г.



Наименование контактора

Цена с НДС

Контактор КТ 6012

3500

Контактор КТ 6013

3500

Контактор КТ 6014

6000

Контактор КТ 6022

3500

Контактор КТ 6023

3500

Контактор КТ 6000/02

6500

Контактор КТ 6023/2

6500

Контактор КТ 6024

6000

Контактор КТ 6032

6000

Контактор КТ 6033

6500

Контактор КТ 6042

9500

Контактор КТ 6043

10000

Контактор КТ 6052

12000

Контактор КТ 6053

15000

Контактор КТ 6054

18000

Контактор КТ 6055

22000

Контактор КТ 6063

35000

Контактор КТ 6613

3000

Контактор КТ 6622

4500

Контактор КТ 6623

4500

Контактор КТ 6632

4500

Контактор КТ 6633

6500

Контактор КТ 6643

1100

Контактор КТП 6043

12000

Контактор КТП 6053

18000

Контактор КТП 6012

4500

Контактор КТП 6013

4500

Контактор КТП 6022

5000

Контактор КТП 6023

5000

Контактор КТП 6032

8000

Контактор КТП 6033

8000

Контактор КТП 6643

12000

Контактор КТ 5013

2500

Контактор КТ 5023

2500

Контактор КТ 5023

2700

Контактор КТ 5023

2700

Контактор КТ 5033

5500

Контактор КТ 5043

9000

Контактор КТ 5053

14000

Обновление 02.08.2017г.



Так же мы можем поставить катушки для контакторов КТ и КТП, блок-контакты и дугогасительные камеры для контакторов КТ-6022, КТ-6023, КТ-6012 и КТ-6013

Описание контактора

Контактор кт является коммутационным аппаратом в виде металлической рейки на которую установлены замыкающие и размыкающие силовые контакты, управление которых осуществляется через подачу напряжения на электромагнитное устройство контактора КТ, катушку и якорь с сердечником.

Контакторы КТ и КТП  рассчитаны для работы в прерывисто – продолжительном режиме, с частотой включения до 1200 в час и имеют естественное воздушное охлаждение.

Силовые контакты контактора КТ защищены дугогасителной камерой ,которая предотвращает разлетание искр и защищает контакты от внешних механических воздействий.

Для управления вспомогательными цепями , контактор кт снабжен дополнительными контактами, называемыми блок-контактами. Они рассчитаны для коммутации тока не более 20 А.

Также контакторы КТ могут комплектоваться механической и электромагнитной блокировкой.

Например контактор с обозначением КТ-6023/02 или КТ-6000/02  имеет электромагнитный механизм зацепления и разблокировки.

В настоящие время контакторы кт имеют широкое распространение в промышленности ,в том числе крановом электрооборудовании и используются в  панелях управления крана.

Технические характеристики



Наименование контактора

Ток, Ампер

Число вклю­чений в час,не более

Собственное время срабатывания, с

Кол-во блок-контактов

Номи­наль­ный,ток

Режим номинальных коммутаций

режим редких коммутаций

Срабатываение,

контактов,С

Время размыкания,С

вклю­чения

отклю­чения

вклю­чения

отклю­чения

Контактор КТ 6012

100

600

100

1000

800

1200

0,04

0,02

3з+3р

Контактор КТП 6012

Контактор КТ 6013

100

600

100

1000

800

1200

0,04

0,02

3з+3р

Контактор КТП 6013

Контактор КТ 6014

100

600

100

1000

800

1200

0,04

0,02

3з+3р

Контактор КТП 6014

Контактор КТ 6022

160

960

160

1600

1280

1200

0,04

0,02

3з+3р

Контактор КТП 6022

Контактор КТ 6023

160

960

160

1600

1280

1200

0,04

0,02

3з+3р

Контактор КТП 6023

Контактор КТ 6024

160

720

120

1600

960

600

0,04

0,02

3з+3р

Контактор КТП 6024

Контактор КТ 6032

250

1500

250

2500

2000

1200

0,037

0,025

3з+3р

Контактор КТП 6032

Контактор КТ 6033

250

1500

250

2500

2000

1200

0,037

0,025

3з+3р

Контактор КТП 6033

Контактор КТ 6034

250

960

250

1600

1280

600

0,037

0,025

3з+3р

Контактор КТП 6034

Контактор КТ 6042

400

2400

400

4000

3200

600

0,06

0,023

3з+3р

Контактор КТП 6042

1200

Контактор КТ 6043

400

2400

400

4000

3200

600

0,06

0,023

3з+3р

Контактор КТП 6043

1200

Контактор КТ 6044

400

2400

400

4000

3200

150

0,06

0,023

3з+3р

Контактор КТП 6044

600

Контактор КТ 6052

630

3780

630

6300

5040

600

0,06

0,023

3з+3р

Контактор КТП 6052

1200

Контактор КТ 6053

630

3780

630

6300

5040

600

0,06

0,023

3з+3р

Контактор КТП 6053

1200

Контактор КТ 6054

630

2500

630

6300

3700

150

0,06

0,02

3з+3р

Контактор КТП 6054

600



Хоть современные вакуумные контакторы и имеют преимущество над обычными с дугогасительными камерами контакторами КТ по износостойкости, габаритным размерам,  сроку службы, они не требуют замены силовых контактов, но цена на рынке в данном случае является определяющим фактором. Контакторы КТ  в разы дешевле своих собратьев ,вакуумных контакторов и их замена, взамен вышедших из строя, не требует каких либо переделок, что упрощает их монтаж.

К преимуществам контакторов КТ можно отнести возможность настройки зазора силовых контактов ,
конструкция дугогасительной камеры обеспечивает для этого быстрый доступ к контактам.
Гибкие токопроводящие  соединения исключают обрыв в результате эксплуатации, легкость монтажа и обслуживания.

Частой замене в контакторах подвержена катушка контактора КТ, силовые контакты и вспомогательный блок-контакт. По этому для бесперебойной работы краны необходимо всегда иметь  на складе указанные запасные части.

Габаритные размеры





Наименование контактора

Ток , А

Масса, кг

Размеры, мм

А

В

H

Контактор КТ-6013

100

7

380

196

155

Контактор КТ-6023

160

7

380

196

155

Контактор КТ-6033

250

17

480

257

235

Контактор КТ-6043

400

42

580

338

275

Контактор КТ-6053

630

57

680

338

275

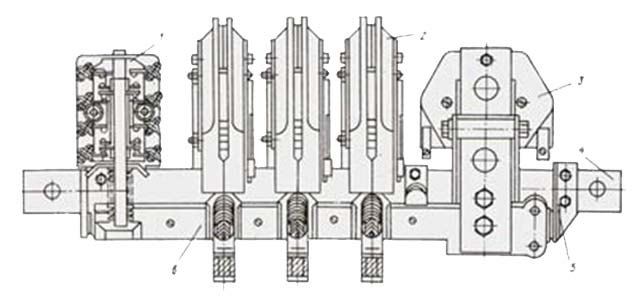

Устройство контактора КТ и КТП



Монтаж контакторов КТ в панели управления осуществляется с помощью болтов через два отверстия на планке-4. Планке-4, которая является несущей основой контактора КТ, смонтирован электромагнит ,который устроен в виде сердечника с катушкой 3.Подвижные и неподвижные силовые контакты с дугогасительными камерами-2 и блок-контакт -1. Подвижные контакты с якорем установлены на подвижной рейке-6.Подвижная рейка крепится к неподвижной несущей рейкой креплениями-5.

У Контакторов КТП единственным конструктивным отличием от контакторов КТ является электромагнитная система-3,которая заключается в видоизмененной катушки и якоря, в остальном контакторы идентичны.





Эксплуатация контакторов КТ

Высота над уровнем моря не более 1000 м.

Температура окружающего воздуха от минус 45 до 40°С.

Влажность воздуха не более 78%

Устанавливать в защищенном месте от прямого попадания воды, масла.

Расположение контакторов в пространстве - на вертикальной плоскости. Допускается отклонение от вертикального положения не более 5° в любую сторону.

Хранить контакторы серии КТ рекомендуется в отапливаемых и вентилируемых помещениях при температуре от плюс 1°С до плюс 40°С без конденсации влаги.

Обслуживание контактора КТ заключается в регулярной проверке силовых главных контактов, подтяжке резьбовых соединений, смазке, отчистке от пыли и грязи.

Транспортировку контакторов рекомендуем производить со снятым блок-контактом в целях предотвращения его поломки.

Контакторы электромагнитные серии КТ соответствуют ГОСТ 11206-77
