Контактор КП-207
Мы изготавливаем контактор КП-207 (2500А) который предназначен для управления силовыми цепями таких устройств как генераторы и электродвигатели постоянного тока при номинальных напряжениях до 660 V.
Цена на контактор КП 207 зависит от количества и рассчитывается индивидуально.
Контактор КП-207 это коммутационное устройство, расположенное на текстолитовой площадке толщиной 30мм с одним подвижным замыкающим силовым контактом, катушкой управления и дугогасительной камерой.
Контакторы КП-207 предназначены для работы в электрических цепях с большой мощностью, с токами до 2500А где необходимо значительное усилие для нажатия на силовые размыкающие контакты а так же значительный зазор между ними чтобы исключить возможность пробоя при отключении контактора от сети.
При подаче напряжения на катушку контактора КП-207 подвижный силовой контакт замыкает цепь, а дугогасительная камера защищает от искры и гасит электрическую дугу.
После отключения напряжения подвижный силовой контакт возвращается в исходное положение под действием возвратной пружины.
Устройство контактора КП-207 обеспечивает надежное дистанционное управление сетью, быстрый доступ к силовым контактам и легкую замену катушки вследствие чего они получили широкое распространение.
Транспортировать контакторы КП-207 рекомендуем со снятой дугогасительной камерой и возвратными пружинами в целях предотвращения поломки и потери при их транспортировке.

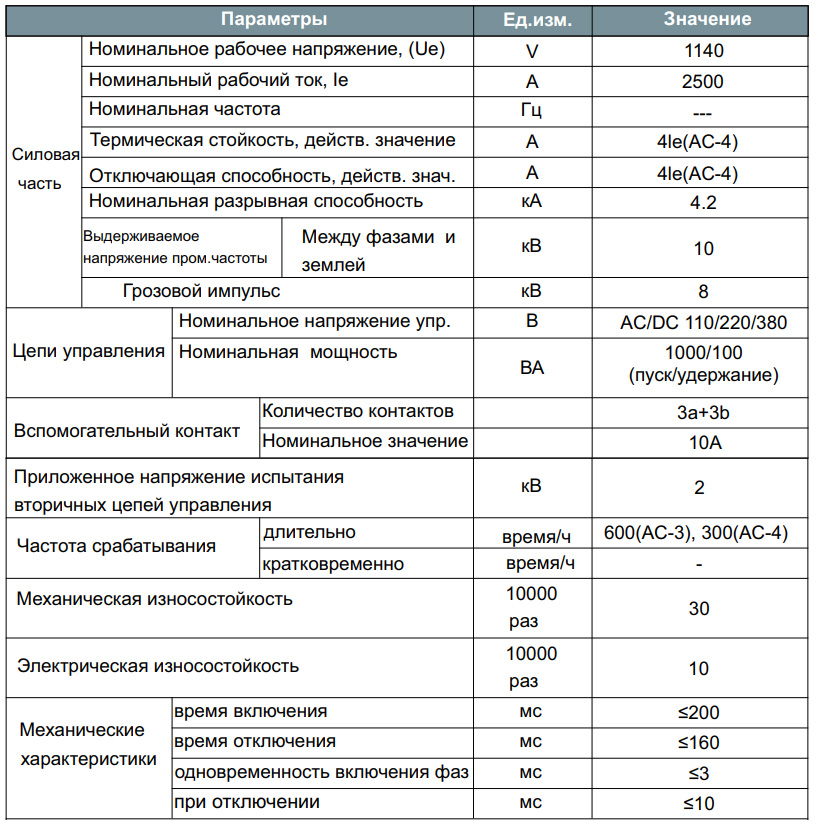

Технические характеристики
|
Наименование |
Номинальный ток, А |
Напряжение, В |
Масса, кг |
|
Контактор КП-207 |
2500 |
110/220/440/660 |
80 |
Структура условного обозначения контакторов серии КП-207
Контактор КП-ХХХ НЗ
КП – тип устройства.
ХХХ – тип контактора, КП- 207-обычное исполнение, КП- 207Б – контактор с отключающими пружинами, ускоряющими отключение контактора.
НЗ – климатическое исполнение (У, Т, ХЛ) и категория размещения (3) по ГОСТ 15150-69.

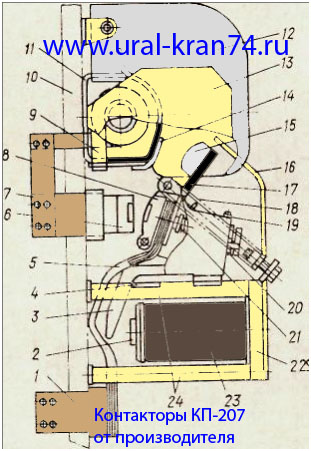

Устройство контактора КП-207
1-токопроводящие шина; 2-сердечник; 3-якорь; 4-пластина; 5-гибкое соединение; 6-неподвижный главный контакт; 8- подвижный силовой контакт; 9-дугогасительная шина; 10-карболитовая плита; 11-дугогасительный рог; 12-дугогасительная камера; 13-щека; 14-неподвижный дугогасительный контакт; 15 -подвижный силовой контакт; 16—скоба; 17 -держатель; 18 -отключающая пружина;19-винт; 20-регулировочная гайка; 21- контактная пружина; 22-пластина; 23 -катушка; 24-стойка

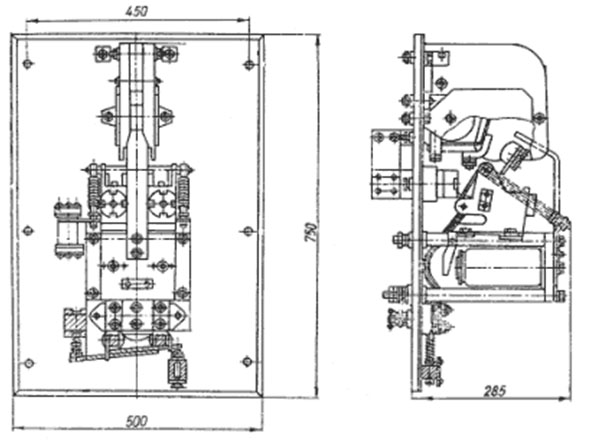

Габаритные размеры контактора КП-207
Эксплуатация контактора КП-207
Контактор КП-207 климатического исполнения У могут эксплуатироваться в районах с умеренным климатом.
Контактор КП207 исполнения Т в районах с тропическим климатом,
исполнения ХЛ - в районах с холодным климатом.
Контакторы КП-207 рассчитаны для работы при следующих условиях:
высота над уровнем моря не более 1000 т. Допускается работа контакторов на
высоте 2000 m над уровнем моря, при этом значение номинальной силы тока
снижается до 0,8 7Н.
температура окружающего воздуха от 233 до 313 К (от минус 40 до плюс 40 °С)
- для контакторов КП-207 исполнения У, от 263 до 318 К (от минус 10 до плюс 45 °С)
- для контакторов КП-207 исполнения Т от 228 до 313 К (от минус 45 до плюс 40 °С)
- для контакторов КП-207 исполнения ХЛ; относительная влажность окружающего воздуха не более 80 %
при температуре 293К (20°С)
для контакторов умеренного и холодостойкого исполнений, не более 80 %
при температуре 300К (27°С) для контакторов тропического исполнения;
установка контакторов КП-207 в закрытых помещениях с естественной вентиляцией без
искусственно регулируемых климатических условий, где колебания температуры,
влажности воздуха, воздействие песка и пыли, а также солнечной радиации
существенно меньше, чем на открытом воздухе.
Окружающая среда взрывобезопасная, не содержащая агрессивных газов и паров
в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей
пылью и водяными парами.
Работа в отсутствие резких толчков, ударов и сильной тряски. Вибрация местах крепления контакторов с частотой до 25Hz при ускорении не более 0,7 g.
Рабочее положение контакторов -на вертикальной плоскости, допускается отклонение
от рабочего положения до 5° в любую сторону.
главной цепи от 0,1 до 1,1 номинального напряжения соответствующих цепей.
