Крюковая подвеска крана
Крюковая подвеска по низкой цене от изготовителя! Сделаем строго в соответствии с ОСТ или по чертежам (требованиям) заказчика. Держим востребованные модели в наличии на складе!
В нашей компании Вы сможете купить крюковые подвески или монтажные блоки с крюком для любых грузоподъемных механизмов, которые позволяют безопасно зацеплять и перемещать грузы с весом до 63 тонн.
Данный тип механического изделия, часто именуемым крюковой обоймой, является одним из наиболее важной составляющей крана. Именно на подвеску приходится основные механические нагрузки, поэтому так важно использовать только качественную продукцию.
Приобретая высококачественные товары в нашей компании, вы снимаете с себя любую ответственность при их эксплуатации, так как только мы предоставим сертификат соответствия продукции, декларацию таможенного союза, сертификат качества на крюк и металл, гарантию в 30 месяцев!
Обладая современным производством и большим накопленным опытом, мы можем изготовить, помимо стандартных изделий, любую конструкцию в самые сжатые сроки по выгодным ценам.
Наше производство сертифицировано
сертификат соответствия № РОСС RU.МЛ20.Н00918.
Цены
Крюковая подвеска состоит из многих комплектующих определяющих её цену, влияние на стоимость так же оказывают характеристики заказа. Поэтому точную сумму изготовления, вы получите только при рассмотрении вашей заявки.
В предоставленном прайс-листе указаны цены с НДС, на которые можно смело, опирается при расчете вашего бюджета.
Прайс-Лист
|
Варианты исполнения |
Цена |
|
ПК-3,2-1/350 |
25000 |
|
ПК-5-1/500 |
30000 |
|
ПК-5-2/406 |
35000 |
|
ПК-10-2/400 |
60000 |
|
ПК-10-3/400 |
70000 |
|
ПК-12,5-3/400 |
75000 |
|
ПК-16-3/500 |
100000 |
|
ПК-20-2/500 |
90000 |
|
ПК-32-4/600 |
260000 |
|
ПК -50-4/600 |
320000 |
Ждем Ваших заявок нам на почту tkg200@mail.ru
Условное обозначение
Крюковая подвеска крана маркируются в соответствии с её возможностями подъема груза в тоннах, количества канатных блоков, типа используемого грузового крюка и диаметра каната на котором она будет подвешена.
ПК-Х/Н-Q с крюком № Y, под канат Z
Где ПК - подвеска крюковая
Х- грузоподъемность тонн (от 1,6 до 50Тн.)
Н- количество блоков (от 1 до 5)
Q- диаметр блоков
Y- номер крюка с указанием типа хвостовика: А - укороченного или Б - удлиненного и исполнением с защелкой «1» или без «2».
Z- диаметр используемого каната
Например: ПК-10/2-360 с крюком 17А исп.1, канат 16,5 мм - это крюковая подвеска грузоподъемностью 10 тонн, с двумя канатными блоками, укороченным крюком без защелки №17, под канат 16,5 мм.
Сроки изготовления
Если продукции нет в наличии, срок изготовления заказа составит от семи до 14 дней, зависит от загруженности производства. При изготовлении обоймы грузоподъёмностью 32-63т срок будет увеличен на 1-2 недели.
Доставка
После изготовления продукции мы отгрузим её Вам транспортной компанией на ваш выбор в любой город России или ближнего зарубежья. Доставку до ТК, оформление и сдачу груза мы осуществляем бесплатно.
Как правильно оформить заявку?
Пример правильной заявки: Прошу указать стоимость и сроки изготовления крюковой подвески для мостового крана грузоподъемностью 20Тн со следующими техническими характеристиками:
Подвеска - нормальная
Количество блоков - 2шт
Диаметр блоков-500 мм
Канат - 16,5мм
Крюк - 19А с защелкой
Обслуживание
Крюковая подвеска требует особенно тщательного внимания к себе, во время эксплуатации необходимо следить за состоянием износа грузового крюка, канатных блоков, траверсы. Отслеживать на предмет появление трещин. Появление деформаций, или каких либо трещин, делает недопустимым её использование.
Ремонт и восстановление
У нас Вы сможете отремонтировать свою подвеску или заказать запасные части к ней, такие, как траверса, канатный блок, крюк грузовой и любые другие основные узлы.
Строение
Крюковая обойма состоит из двух пластин «щёк» - литых или из листового металла, между которыми на осях вращаются канатные блоки. В нижней части щёк траверсой закреплён грузовой крюк.
В зависимости от расположения траверсы они подразделяются на типы - нормальные и укороченные.
В нормальном исполнении - траверса объединена с блоками полиспаста щеками, а в укороченной - располагается на оси блоков полиспаста. Укороченные модели имеют только четное число блоков.
Грузовые крюки устанавливаются на подшипниковые опоры, обеспечивающих легкое вращение крюка, при небольших нагрузках меньше трех тонн крюки могут устанавливаться на сферических опорах скольжения.
Варианты исполнения
|
Грузоподъемность |
Крюк № |
Количество блоков |
Ø блоков, мм |
Ø каната, мм |
Вес, Кг |
|
Крюковая подвеска 3,2т |
12А |
1 |
320 |
14 |
48 |
|
Крюковая подвеска 5т |
14А |
2 |
400 |
14 |
100 |
|
Крюковая подвеска 10т |
17А |
3 |
360 |
16,5 |
161 |
|
Крюковая подвеска 12,5т |
18А |
3 |
500 |
16,5 |
250 |
|
Крюковая подвеска 16т |
19Б |
3 |
400 |
16,5 |
223 |
|
Крюковая подвеска 20т |
20А |
4 |
500 |
16,5 |
514 |
|
Крюковая подвеска 32т |
22Б |
3 |
400 |
22 |
600 |
|
Крюковая подвеска 32т |
22А |
4 |
610 |
22 |
940 |
|
Крюковая подвеска 50т |
24Б |
5 |
700 |
22 |
1350 |

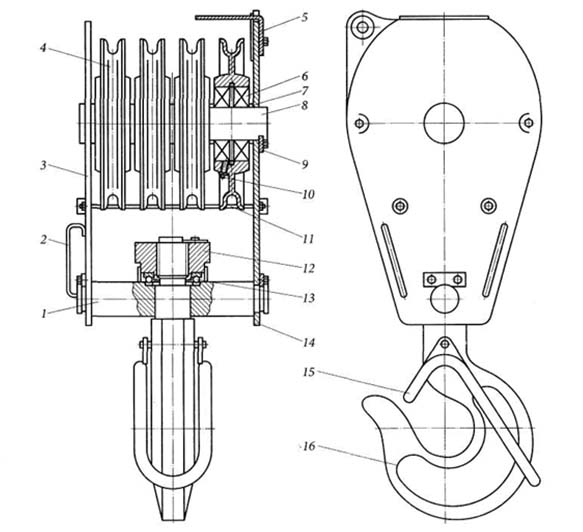

Схема
1-траверса,2-ручка, 3 и 14-щеки, 4-канатный блок, 5-упор, 6 и 13 - подшипники, 7- втулка, 8-ось, 9-осе держатель, 10- масленка, 11-ограничитель, 12-гайка, 15-защелка, 16-грузовой крюк.
Транспортировка
Данное оборудование перевозится открытым способом на деревянном поддоне. Нужно учесть, что ввиду большого веса подвески, для её перемещения потребуются дополнительные грузоподъемные механизмы – штабелер или погрузчик.
