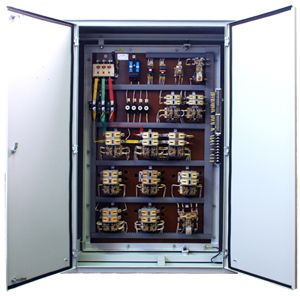

Панель КС, ДКС

КС-160, КС-160М, КС-250, КС-250М, КС-400, КС-400М для управления двигателями переменного тока мощностью до 160 кВт, ПВ 40% . Пуск, реверс, регулирование скорости в диапазоне до 5:1. Защиты "максимальная, нулевая, конечная.

ДКС-160, 250, 400, 160М, 250М, 400М предназначены для управления двумя двигателями переменного тока мощностью до 2х160 кВт, ПВ 40%. Пуск, реверс, регулирование скорости в диапазоне до 5:1. Защиты - максимальная, нулевая, конечная.

Технические характеристики

НКУ являются комплектующими электротехническими изделиями для электроприводов подъемно-транспортных машин, преимущественно грузоподъемных кранов (мостовых, козловых, портальных, башенных и других), и предназначены для пуска, реверсирования, торможения, регулирования скорости электродвигателя в основном серии МТ с фазным ротором, а также обеспечения максимальной токовой и нулевой защиты, защиты от перегрузки по току, от обрыва фазы питающей сети. При этом схемные решения НКУ позволяют осуществить конечную защиту механизмов, подключение конечных выключателей и блокировочных устройств.

Выпускается ряд модификаций НКУ: серии Б, П, К, КС, ДК, ДКС и КСДБ.
Конструктивно НКУ серии Б, П, К, КС, ДК, ДКС и КСДБ выполнены в открытом исполнении и представляют собой вертикально установленную раму, на рейках или на изоляционных панелях которых смонтированы коммутационные аппараты, панели или блоки с аппаратурой.

Переднее присоединение проводов исключает необходимость оставлять проход с задней стороны НКУ. Внешние провода главных цепей присоединяются непосредственно к выводам соответствующих аппаратов.
