Командоконтроллер ККП
Покупайте командоконтроллеры ККП от изготовителя по низким ценам! Изготовим любые схемы в двух дневной срок! Бесплатная ежедневная отгрузка в транспортные компании.
Командоконтроллер - это серии ККП это кулачковый коммутационный аппарат, использующийся как один из основных элементов управления работой электрических двигателей переменного и постоянного тока.
Серия ККП это современное изделие, которое пришло на смену, снятым с производства, командоконтроллерам серии КП.
Поэтому сейчас, наши клиенты, вместо того чтобы искать старый или восстановленный контроллер КП, имеют возможность заказать у нас аналогичный, но новый командоконтроллер серии ККП.
Цены
Являясь производителями, готовы предложить Вам самые лучшие цены на контроллеры ККП, цена в Прайс-Листе указана с НДС, за 1 еденицу продукции.
Наименование |
Цена с НДС |
Командоконтроллер ККП 1100 серия |
7000 |
Командоконтроллер ККП 1200 серия |
7000 |
Командоконтроллер ККП 1300 серия |
7500 |
Командоконтроллер КП 1200 серия |
7000 |
Устройство
Можно сказать, что контроллеры КП и ККП абсолютно идентичны. Но они различаются размерами корпуса (серия КП чуть меньше), в остальном же, и по устройству и по функционалу, они практически одинаковы.
Корпус ккомандоконтроллера серии ККП изготовлен из легкого сплава на основе алюминия, и состоит из двух половин. Внутри одной из них, назовем ее основанием, располагается кулачковый барабан и, одна или две, в зависимости от схемы, контактная группа с программой замыкания и размыкания силовых контактов на определенных положениях рукоятки.
Рукоятка крепится на конце вала снаружи корпуса контроллера, и бывает двух видов – прямая, для контроллера серии ККП 1100, и изогнутая, для контроллера серии 1200. На дне основания находятся отверстия, которые служат для ввода и дальнейшего подключения проводов.
Вторая половина корпуса представляет собой крышку и крепится к основанию при помощи двух болтов.
Описание
Моделей серии ККП существует довольно большое множество, и каждой соответствует своя схема, или диаграмма переключения. Такое многообразие обусловлено назначением этого изделия, а также широтой и многообразием его применения.
Большим плюсом является то, что мы можем изготовить для Вас командоконтроллер ККП с любой схемой переключения! Вы просто можете указать нужную Вам модель контроллера, или отметить на схеме нужные Вам положения контактов.
В случае, если Вы хотите установить диаграмму переключения самостоятельно, то Вы можете приобрести командоконтроллер ККП 1122. Этот контроллер является ремонтным, и поставляется с не расточенными, гладкими шайбами на кулачковом барабане. Из него можно сделать любые схемы переключения серии 1100.
Все командоконтроллеры серии ККП можно разделить на 3 основные группы:
1. ККП 1100. Эти контроллеры оснащены прямой рукояткой, а фиксация рукоятки происходит в каждом положении.
2. ККП 1200. У этих контроллеров рукоятка изогнутая и фиксируется также в каждом положении.
3. ККП 1300. Отличительной особенностью этих командоконтроллеров является то, что они оснащены специальными пружинами, которые возвращают рукоятку в «нейтральное» положение. Контроллеры ККП этой серии еще называют само возвратными.
У нас Вы можете приобрести новый командоконтроллер серии ККП, с любой схемой переключения по низким ценам.

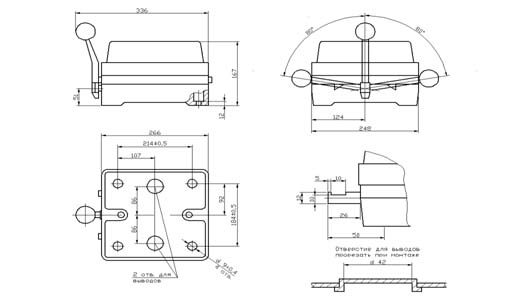

Габаритные размеры командоконтроллера ККП серии 1100

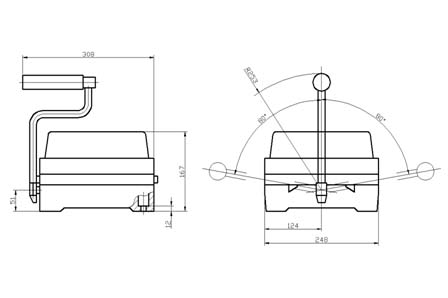

Габаритные размеры командоконтроллера ККП серии 1200
Схемы переключения контактных групп серии ККП
Модификация аппарата |
Количество контактных груп |
Количество положений рукоятки |
Особенности |
Командоконтроллер ККП 1163 |
10 |
5-0-5 |
Прямая рукоятка, фиксация в каждом положении |
Командоконтроллер ККП 1164 |
10 |
5-0-5 |
|
Командоконтроллер ККП 1165 |
9 |
4-0-4 |
|
Командоконтроллер ККП 1166 |
6 |
3-0-3 |
|
Командоконтроллер ККП 1167 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1168 |
6 |
5-0-5 |
|
Командоконтроллер ККП 1169 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1170 |
11 |
5-0-5 |
|
Командоконтроллер ККП 1171 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1172 |
11 |
4-0-4 |
|
Командоконтроллер ККП 1173 |
11 |
4-0-4 |
|
Командоконтроллер ККП 1206 |
12 |
3-0-4 |
Рукоятка фигурная, фиксация в каждом положении |
Командоконтроллер ККП 1207 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1222 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1257 |
12 |
1-0-1 |
|
Командоконтроллер ККП 1258 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1319 |
10 |
1-0-1 |
Прямая рукоятка с устройством самовозврата в нейтральное положение |
Командоконтроллер ККП 1102 |
12 |
5-0-5 |
Прямая рукоятка, фиксация в каждом положении |
Командоконтроллер ККП 1104 |
6 |
3-0-3 |
|
Командоконтроллер ККП 1108 |
11 |
4-0-4 |
|
Командоконтроллер ККП 1109 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1110 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1112 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1113 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1114 |
6 |
4-0-4 |
|
Командоконтроллер ККП 1116 |
6 |
3-0-3 |
|
Командоконтроллер ККП 1120 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1121 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1122 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1124 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1125 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1126 |
10 |
4-0-4 |
|
Командоконтроллер ККП 1127 |
10 |
4-0-4 |
|
Командоконтроллер ККП 1128 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1129 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1130 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1131 |
6 |
2-0-2 |
|
Командоконтроллер ККП 1132 |
6 |
3-0-3 |
|
Командоконтроллер ККП 1133 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1135 |
10 |
5-0-5 |
|
Командоконтроллер ККП 1136 |
6 |
4-0-4 |
|
Командоконтроллер ККП 1137 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1139 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1140 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1141 |
10 |
2-0-2 |
|
Командоконтроллер ККП 1143 |
6 |
1-0-1 |
|
Командоконтроллер ККП 1146 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1147 |
11 |
4-0-4 |
|
Командоконтроллер ККП 1150 |
9 |
3-0-3 |
|
Командоконтроллер ККП 1152 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1154 |
10 |
1-0-1 |
|
Командоконтроллер ККП 1155 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1159 |
12 |
5-0-5 |
|
Командоконтроллер ККП 1160 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1161 |
12 |
4-0-4 |
|
Командоконтроллер ККП 1162 |
10 |
5-0-5 |

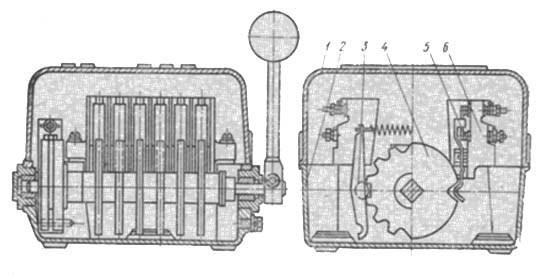

Устройство командоконтроллера КП
Принцип работы, устройство и технические характеристики у командоконтроллеров КП и ККП одинаковы, отличие лишь в габаритах и маркировки схем переключения.
1- верхняя крышка, 2- корпус, 3-фиксирующий механизм, 4 — кулачковый барабан на котором установлены шайбы, на которых вырезается диаграмма, 5 —силовые подвижные контакты, 6 –силовые неподвижные контакты.
Технические характеристики комадоконтроллера ККП и КП
Напряжение до 440В постоянного тока |
Напряжение до 500В переменного тока |
Частота - до 60Гц |
Номинальный ток - 25А |
Включаемый ток |
50А при переменном напряжении до 500В; |
25А при постоянном напряжении до 440В |
Отключаемый ток |
25А при переменном напряжении до 500В; |
2,5/2,0/0,5А при постоянном напряжении 110/220/440В |
Масса ККП - 9 Кг. Масса КП-7 Кг. |
Командоконтроллер КП мы поставляем только новые с консервации, так как они сняты с производства, после предпродажной подготовки и с гарантией в 1,5 года.
