Выключатель ВП-15 и ВП-16

Выключатель ВП-15 по цене 150р, ВП-16 по 300 рублей с НДС, постоянное наличие на складе, отгрузка в регионы от 1шт, бесплатная доставка до транспортных компаний.

Включатель ВП-15 и ВП-16 применяется в качестве конечного и путевого выключателя в подвижных механизмах и необходим для подачи или отключения питания, при достижении двигающего механизма определенного значения.

Путевой выключатель ВП-16 и ВП-15 используется в станкостроении, в системах раздвижных ворот, лифтовых устройств.

Купить выключатель ВП-15,ВП-16 можете отправив Вашу заявку нам на почту tkg200@mail.ru , отгрузку продукции осуществляем на следующий день после поступления денег на расчетный счет.

Выключатель ВП 16, ВП-15 предназначен для работы во невзрывоопасных средах от сети переменного тока до 660 В и постоянного 440 В. Путевой выключатель ВП-16 может быть установлен в любом положении.

Цена на выключатели ВП

Цена выключателя ВП-15 и ВП-16 указана с НДС, с учетом бесплатной доставки от 1штуки, до филиала транспортных компаний. Цена выключателя ВП 15 и ВП 16 может быть снижена в зависимости от заказываемого количества.

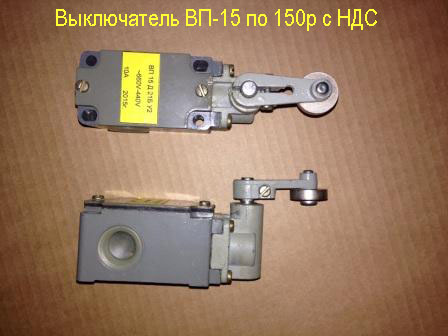

Выключатель ВП-15 цена 150 рублей с НДС

Выключатель ВП-16  цена 300 рублей с НДС

На все путевые выключатели серии ВП распространяется гарантия сроком на 1 год ,с момента получения покупателем продукции.

Выключатели путевые ВП-16 и ВП-15 поставляются только проверенных временем качественных Российских производителей.

Расшифровка аббревиатуры ВП-16

Выключатель путевой ВП-16 ЯХ 23 ХХХ 1-ХХХ 2Х

где 16 – тип серии
Я – обозначение модернизации Г- старая серия, Р- новая
Х - исполнение по кабельному вводу
Г - с резьбовым неуплотненным вводом
Д - с приточным вводом
Е - с резьбовым уплотненным вводом
23 – работа с током - 16 А
Х - группа коммутации
А - 2,5·106 циклов ВО
Б - 1·106 циклов ВО
Х - число полюсов: 1 - 1 полюс 2 - 2 полюса
Х - вид привода: 3 - рычаг с роликом; 4 - селективный
привод; 5 - V-образный рычаг (с роликом на каждом плече)
1 - способ крепления выключателя - базовое
ХХ - степень защиты по ГОСТ 14254-96: 54 - IР54, 55 - IР55
Х2 - климатическое исполнение (У, ХЛ, Т) и категория
размещения (2) по ГОСТ 15150-69;
Х - число замыкающих или размыкающих контактов:
1 - 1 замыкающий

2 - 1 размыкающий
3 - 1 замыкающий + 1 размыкающий



Расшифровка аббревиатуры выключателя ВП-15



Выключатель путевой ВП-15А 21 RYП 1-54 У2.К

ВП 15 –номер серии выключателя

 А – индекс модернизации

21 – рабочий ток – 10А

R –износостойкости ( А – 2.5 млн. циклов ВО, Б – 1 млн. циклов ВО)

Y – количество полюсов (1 – 1 полюс, 2 – 2 полюса)

П – тип привода (1 – толкатель, 2 – толкатель с роликом, 3 – рычаг с роликом, 6 – рычаг, регулируемый по длине, 9 – рычаг с роликом, регулируемый по длине)

 1 – тип крепления выключателя  (на винтах)

54 – степень защиты IP54

У2 – климатическое исполнение (У, ХЛ, Т) и категория размещения (2)

К – исполнение по количеству и сочетанию контактов. Обозначение: 1, 2, 3, 6, 7, 8.



Устройство выключателя ВП

Корпус выключателя ВП-15 и ВП-16 сделан из металлического сплава, называемого – силумином. Данный материал характерен своей устойчивостью к коррозии, износостойкостью и прочностью.

Металлический корпус выключателя ВП-16, ВП-15 поделен на два функциональных отсека перегородкой. Один отсек содержит в себе контактный блок. Другой отсек является механизмом мгновенного срабатывания.

На внешнем конце приводного вала ВП-15, ВП-16 расположен рычаг с роликом. Сам вал пропущен через отверстие, расположенное в корпусе.

Контактный блок путевого ВП-15 и ВП-16 состоит из изоляционной колодки с винтами для присоединения проводов и неподвижными контактами. Контактный рычаг с роликом, установленный на конце вала, содержит подвижные контакты. Они изолированы друг от друга и подпружинены пружинами цилиндрической формы.

Для того чтобы рабочий ход выключателя ВП-15, ВП-16 был настроен влево, программный винт опускается, а приводной рычаг переводит его в крайне другое положение, после чего винт затягивается. Затем гайка приводного рычага отпускается, и он устанавливается на нужный угол. Все это делается при согласовании направления пути управляющего упора.

Выключатель путевой ВП-15 и ВП-16 или ,как его еще называют концевой, может нормально работать только при условии соблюдения всех требований, которые предъявляются к управляющим упорам выключателей.

Принцип работы выключателя ВП

В начальном положении вал и рычаг выключателя путевого ВП-15 и ВП 16 держится толкателем.  Когда на рычаг начинает оказываться внешнее усилие, он поворачивается.

Толкатель ВП-16 одновременно набегает на скобу своей наклонной поверхностью, что приводит к возведению цилиндрической пружины. Контактная система моментально срабатывает именно тогда, когда толкатель проходит через скобу.

Выключатель ВП-16 приходит в исходное положение после снятия напряжения на рычаг и воздействия на него возвратной пружины.

Условия эксплуатации выключателей ВП

Их рабочая температура ВП-15 и ВП-16 в пределах -40 до +40°С при относительной влажности воздуха до 80%. Выключатели ВП-16 используются в невзрывоопасной средах, в которых отсутствуют химические газы и агрессивные пары.

Технические характеристики выключателя ВП

Рабочий ход выключателя путевого ВП-15, ВП-16 легко устанавливается вручную. Выключатель имеет высокую коммутационную и механическую износостойкость.

Механическая износостойкость – 14 млн. циклов включений и отключений.

Коммутационная износостойкость – 2,5 млн. циклов включений и отключений.

Данные характеристики актуальны только при условии срабатывания путевого выключателя ВП-16 и ВП-15  не более 1600 за один час работы.
