Выключатель конечный

Выключатель конечный предназначен для управления электрическими приводами, коммутации электрических цепей, сигнализации и контролирования механических процессов.

Суть конечных выключателей заключается в том, что при достижении заданного положения, подвижного механизма, происходит включение или отключение электрической сети.

Конечные выключатели могут работать в сети переменного тока с напряжения до 660 В и постоянного с напряжения до 440.

Конечный выключатель может быть изготовлен из пластмассы или иметь металлический корпус с расположенным внутри контактными группами на которые воздействуют подвижные механизмы и иметь различные степени защиты.

Пост кнопочный или пост управления так же служит для управления электрическими цепями их суть заключается в замыкании или размыкании цепей ручным управлением, с помощью кнопок.


Наименование

Цена с НДС

Пост КУ-123/1

800

Пост КУ-123/11

800

Пост КУ-123/12

1200

Пост КУ-123/13

1200

Пост КУ-123/2

1200

Выключатель конечный ВУ-150 М

1500

Выключатель конечный ВУ-250 М

1500

Выключатель конечный ВУ-150А

2100

Выключатель конечный ВУ-250А

3500

Выключатель конечный ВУ 22-2 20А

350

Выключатель конечный ВУ 22-2 40А

400

Выключатель конечный ВУ 701

900

Выключатель конечный УВ-250

3500

Выключатель конечный КУ-701

750

Выключатель конечный КУ-703

750

Выключатель конечный КУ-704

900

Выключатель конечный КУ-706

1200

Пост КУ-91

600

Пост КУ-92

1200

Пост КУ-93

900

Выключатель конечный НВ-701

1200

Выключатель конечный НВ-702

1400

Выключатель конечный ПП-741

1200

Выключатель конечный ВПК-2010

150

Выключатель конечный ВПК-2110

150

Выключатель конечный ВПК-2111

150

Выключатель конечный ВПК-2112

180

Выключатель конечный ВК-200

300

Выключатель конечный ВК-300

300

Выключатель конечный ВП-15Е-21А-211-54

250

Выключатель конечный ВП-15Е-21А-221-54

250

Выключатель конечный ВП-15Е-21А-231-54

250

Выключатель конечный ВП-16 23-231

400



Описание конечных выключателей и кнопочных постов

Выключатели ВК-200 и ВК-300

Выключатель конечный ВК-200, ВК-300 предназначен для управления сигнализации и контроля перемещения подвижных частей механизмов.

Выключатель конечный ВК-200,ВК-300 используются для коммутации электрических цепей в устройствах раздвижных ворот, лифтов, шлагбаумов и других подвижных механизмах.

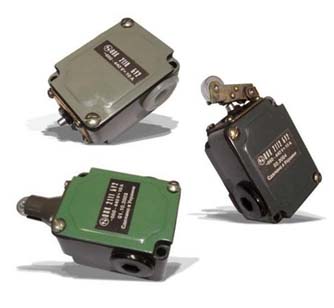

Выключатель конечный ВПК 2110, ВПК 2111 и ВПК 2112

Выключатель ВПК 2110,ВПК 2111 и ВПК 2112 – являются путевыми выключателями и предназначены для управления электрическими цепями переменного  и постоянного тока.

Данные конечные выключатели работают по принципу мгновенного действия, который обеспечивает надежное включение или переключение контактов.

Принцип работы выключателя ВПК заключается в срабатывании при достижения передвижных механизмов,заданного положения.



Характеристика выключателей серии ВПК


Тип выключателя

Напряжение, В

Номинальный ток, А

Рабочий ход привода,мм

Износостойк., циклов ВО

Масса, кг

перем.

постоян.

ВПК 2110

660

440

10

5,3

2,0 х 106

0,3

ВПК 2111

660

440

10

5,3

2,0 х 106

0,3

ВПК 2112

660

440

10

7,5

2,0 х 106

0,3

Выключатель ВПК 2110,ВПК 2111 и ВПК 2112 изготовлен из алюминиевого сплава в его корпусе расположен один размыкающий и один замыкающий контакт с двойным разрывом цепи. Расстояние между силовыми контактами не менее 1 мм.

Выключатель серии ВПК  имеет резьбовой ввод  для присоединения кабеля с диаметром  до 14 мм.

Пост кнопочный КУ 123

Пост кнопочный КУ 123 может быть одно, двух или трех кнопочным и используются для коммутации цепей в условиях где требуется повышенная зашита от атмосферных воздействий. Степень защиты представленных постов IP-56.

Посты  КУ 123 изготовлены из алюминиевого сплава и состоят из двух частей ,крышки с кнопками управления и основанием к которому крепится на четыре болта. Пост КУ-123 имеет кабельные выводы с двух сторон на которых установлены заглушки. Пост кнопочный КУ 123-1 имеют один кабельный ввод , КУ 123-2 и КУ 123-3 – по два ввода. В постах КУ 123-21 и КУ 123-31 кабельный ввод  расположен с двух сторон.

Расшифровка обозначения КУ 123-ХН

X - количества кнопок: 1 - одна, 2 - две, 3 - три
Н – диаметр кабельного ввода: 1 - 12 мм, 2-16 мм, 3-22 мм
Y - климатическое исполнение У, ХЛ или Т
2- категория климатического размещения по ГОСТ 15543.1-89

Выключатели серии КУ-123 используется в качестве управления пускателями контакторами и любыми другими приводами электромеханических изделий, как переменного так и постоянного тока.

Данные посты получили широкое распространение в судостроении где необходима повышенная защита от влаги и имеют место тяжелые эксплуатационные условия.

КУ-123-11,КУ-123-12 и КУ-123-13 предназначены для работы в цепях с силой тока 10А

КУ-123-21,КУ-123-22 и КУ-123-23 предназначены для работы в цепях с силой тока 16А

Эксплуатация постов КУ-123

Высота над уровнем моря — не более 4000 м.
Окружающая среда — невзрывоопасная
Степень защиты- IP56
Рабочее положение в пространстве — любое
Режим работы кнопочных постов:
продолжительный
кратковременный
 повторно-кратковременный

Пост КУ 123-11, КУ 123-12, КУ123-13 имеют массу не более 1,2 Кг
Пост КУ 123-21 имеют массу не более 1,5 Кг
Пост КУ 123-22,КУ 123-23 имеют массу не более 1,8 Кг
Пост КУ 123-31 имеют массу не более 2,2 Кг
Пост КУ 123-32,КУ 123-33 имеют массу не более 2,8 Кг

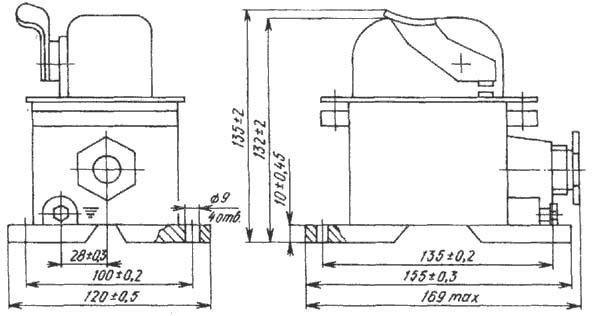

Габаритный размер КУ-123-11, КУ 123-12 и КУ 123-13

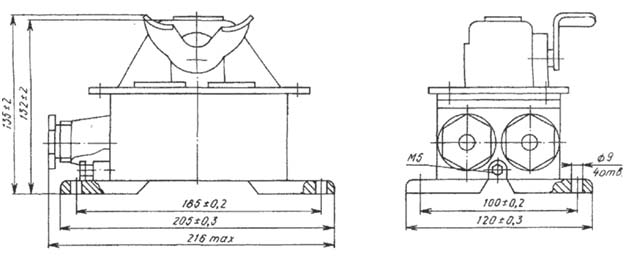

Габаритный размер КУ-123-21, КУ 123-22 и КУ 123-23

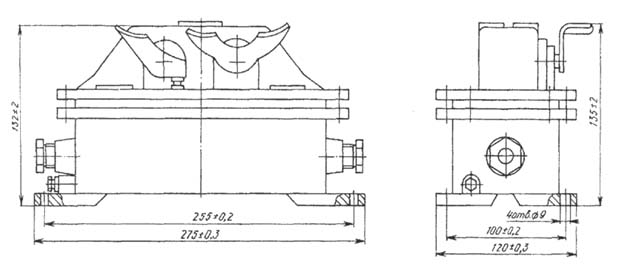

Габаритный размер КУ-123-31, КУ 123-32 и КУ 123-33



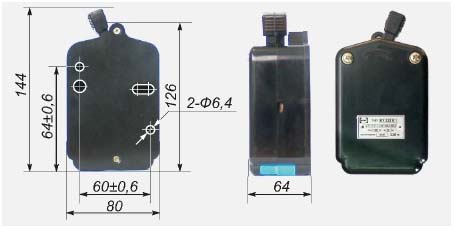

Выключатель конечный ВУ-222 и ВУ-22-2Б

Выключатель ВУ-222, ВУ-22-2Б предназначен для установки в крановые механизмы и служит аварийным выключателем в подвижных конструкциях крана.

Выключатель конечный ВУ-222 и ВУ-22-2Б изготавливается для работы в сетях с силой тока 20 и 40 ампер.

Выключатель ВУ-222, ВУ-22-2Б имеет один полюс и может работать в цепях переменного и постоянного тока в продолжительном или кратковременном режиме.

Изготавливаются из негорючей пластмассы, степень защиты-IP-20

Габаритные размеры:




Выключатель конечный ВУ-250 и ВУ-150

Выключатель ВУ-250 и ВУ-150 предназначен для коммутирования цепей и выступает в роли конечного выключателя при ограничения движения различных устройств в крановых механизмах.

Корпус выключателя ВУ-150,ВУ-250 изготовлен в виде небольшого редуктора с одним или двумя валами и контактными группами, при вращении которых происходит коммутация в электрической сети.

Расшифровка обозначения выключателей:

Выключатель конечный ВУ-150М

Выключатель конечный ВУ-250М

Где первая цифра 1 или 2 обозначает число коммутируемых цепей

Цифра 5 передаточное число 1:50

Буква М- модернизированная модель

Выключатель конечный ВУ-150,ВУ-250 не совместимы с ранее выпускавшимся выключателями ВУ-150А ,ВУ-250А и УБ-250А так как имеют абсолютно разные габаритные и присоединительные размеры.

Характеристика выключателей ВУ-150, ВУ-250

Марка выключателя

Количество цепей

Допустимый длительный ток, А

Включаемый ток, А

Отключаемый ток при индуктивной нагрузке, А

Степень защиты

110В

220В

440В

500В

ВУ-150 М

1

10

50

2,5

1,6

0,6

10

IP44

ВУ-250 М

2

10

50

2,5

1,6

0,6

10

IP44

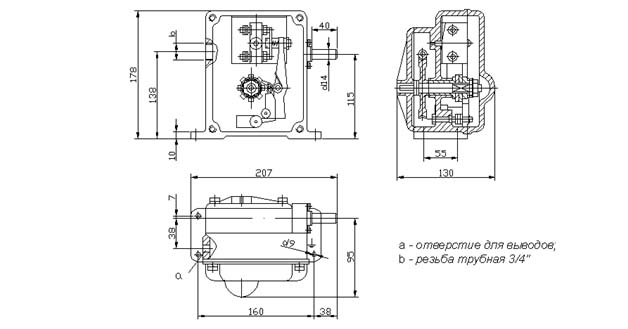

Габаритные размеры ВУ-150М

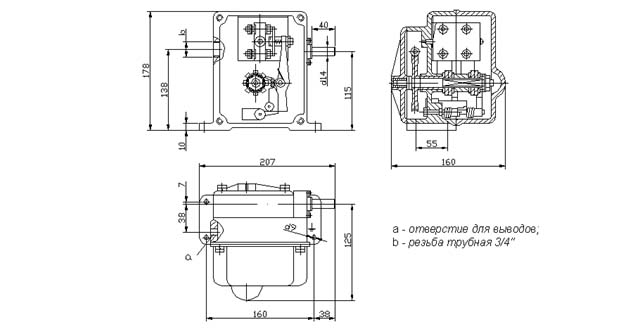

Габаритные размеры ВУ-250М

Как показано на рисунках основное визуальное отличие ВУ-150М от ВУ-250М, заключается только в  ширине корпуса выключателя.

Вес выключателей:

Выключатель ВУ-150М – 1,5 Кг

Выключатель ВУ-250М – 2,0 Кг

Выключатель конечный серии КУ,ВУ,НВ

Выключатель конечный КУ-701, КУ-703, КУ-704 наиболее распространенны в устройствах крановых механизмов и предназначен для коммутации цепей управления электроприводов в качестве путевых выключателей.


Тип выключателя

Исполнение выключателя

Количество положений рычага

Фиксация положений

КУ-701

Рычаг с металлическим роликом, используется в качестве путевого выключателя

3

Самовозврат рычага

КУ-703

Груз с тросом , служит для ограничения движений подвижных механизмов (поставляется без троса)

2

Фиксация в крайних положениях

КУ-704

Рычаг из тонкой пластины который имеет  W-образную форму и применяется в ограничении движений подъемных механизмов

3

Фиксация в каждом положении


Выключатель конечный ВУ-701, НВ-701, НВ-702 предназначен для управления цепями в крановых и станочных электроприводах с помощью ручного или ножного управления.

Тип выключателя

Исполнение выключателя

Количество положений рычага

Фиксация положений

ВУ-701

Рычаг в виде рукоятки

3

Фиксация в каждом положении

НВ-701

Ножное управление педалью

2

Самовозврат рычага

НВ-702

Ножное управление двумя педалями

2

Самовозврат рычага
