Муфта зубчатая МЗ

Сертифицированные зубчатые муфты МЗ, МЗП от производителя.  Изготовим зубчатые полумуфты, втулки и обоймы для зубчатых муфт по чертежам заказчика.



Муфта зубчатая МЗ предназначена для механического соединения валов электрических и механических аппаратов.



Зубчатые муфты используют в качестве соединения вала редуктора с валом электродвигателя, который выступает в роли привода механической системы.



Сейчас трудно представить, что могло бы заменить зубчатые муфты в узлах механических агрегатов, их надежность и возможность работать круглосуточно, с широким диапазоном скоростей, сделали их незаменимыми при производстве промышленного оборудования.



Зубчатая муфта поставляется с не расточенными отверстиями, в соответствии с ГОСТ 5006-55 и ГОСТ 5006–83, с индивидуальным паспортом на каждую единицу изделия.



Наша цена на муфты зубчатые МЗ в 2015 году



Цена на зубчатую муфту указана с НДС, с учетом доставки до филиала транспортной компании Деловые Линии или КИТ.



Цена на зубчатые муфты может быть снижена от суммы покупки свыше 200 000 рублей или увеличена, если требуется изготовить индивидуальную расточку со шпоночным пазом



Муфта зубчатая

Цена с НДС

Муфта зубчатая МЗ-1

 4 000р

Муфта зубчатая МЗ-2

 5 000р

Муфта зубчатая МЗ-3

6 000р

Муфта зубчатая МЗ-4

 8 000р

Муфта зубчатая МЗ-5

9 000р

Муфта зубчатая МЗ-6

 11 000р

Муфта зубчатая МЗ-7

 24 000р

Муфта зубчатая МЗ-8

27 000р

Муфта зубчатая МЗ-9

 35 000р

Муфта зубчатая МЗ-10

60 000р

Муфта зубчатая МЗ-11

85 000р

Муфта зубчатая МЗ-12

120 000р

Муфта зубчатая МЗ-13

150 000р

Муфта зубчатая МЗ-14

 180 000р

Муфта зубчатая МЗ-15

250 000р

Муфта зубчатая МЗ-16

420 000р


Мы можем расточить зубчатые муфты под валы по Вашим чертежам или предоставленным размерам для этого необходимо указать наличие шпоночного паза и его размеры, размеры вала , тип вала конус или цилиндр, уточнить допуски они зависят от способа крепления  муфты МЗ холодным или горячим способом.

Так же изготавливаем отдельно запасные части к муфтам МЗ

полумуфта  зубчатая, втулка зубчатая, зубчатая обойма, прижимные крышки.



Можем изготовить зубчатые муфты МЗ нестандартные по Вашим чертежам.

На нашем складе всегда есть муфты серии МЗ, в достаточном количестве каждого наименования, чтобы оперативно осуществить отгрузку любой транспортной компанией по всей территории России. Доставку до терминала осуществляем бесплатно.


Зубчатая муфта МЗ – долгожитель, который при правильном использовании и обеспечением защиты от перегрузок и корозии будет работать долгие годы. Ресурс муфт МЗ предполагает работу не менее 10 лет.

Муфта зубчатая МЗ ремонтно-пригодена так как у неё предусмотрено отвинчивание всех состовляющих деталей.Мы гарантируем срок эксплуатации зубчатых муфт МЗ в течение 18 месяцев со дня отгрузки потребителю.

Характеристики зубчатых муфт МЗ по ГОСТ 5006-83 и ГОСТ 5006-55



Типоразмер муфты

D,mm

d,mm

B,mm

B1,mm

Момент крутящий, НхМ

Максимальная частота вращения, об/мин

Масса, кг

Зубчатая муфта МЗ-1

170

20

115

129

1000

6300

12

Зубчатая муфта МЗ-2

185

30

145

160

1600

5000

16

Зубчатая муфта МЗ-3

220

40

170

196,5

2500

4000

30

Зубчатая муфта МЗ-4

250

45

215

234

4000

3350

50

Зубчатая муфта МЗ-5

290

50

235

6300

2800

61

Зубчатая муфта МЗ-6

320

60

255

10000

2500

81

Зубчатая муфта МЗ-7

350

65

285

16000

2120

109

Зубчатая муфта МЗ-8

380

80

325

25000

1900

146

Зубчатая муфта МЗ-9

430

90

335

40000

1700

176

Зубчатая муфта МЗ-10

490

110

365

63000

1400

264

Зубчатая муфта МЗ-11

545

120

405

71000

1250

376

Зубчатая муфта МЗ-12

590

140

487

485

100000

1130

531

Зубчатая муфта МЗ-13

680

160

521

523

150000

1000

739

Зубчатая муфта МЗ-14

730

180

571

568

200000

900

933

Зубчатая муфта МЗ-15

780

200

645

250000

800

1288



Устройство зубчатой муфты МЗ

Муфта зубчатая МЗ изготовлена из двух зубчатых обойм-(2) соединенными болтами и двух зубчатых втулок-(3) вставленных в  зубчатые обоймы, на обоймы устанавливаются прижимные крышки-(4) которые удерживают манжеты (сальники)-(1).



Валы которые соединяют при помощи муфт МЗ запрессовывают в отверстия зубчатых втулок-(3) а зубья втулок входят в зацепление с зубьями обойм-(2). Эта конструкция позволяет иметь незначительное смещение в любых направлениях.



А у зубчатой муфты МЗП- одна зубчатая обойма и втулка заменены фланцевой полумуфтой-(5) в которую непосредственно запрессовывается вал.



Втулки муфт МЗП могут быть двух исполнений:

1 - с цилиндрическими отверстиями для коротких концов валов.

2 - с коническими отверстиями для коротких концов валов.



Описание зубчатых муфт МЗ


Основная функция муфты зубчатой серии МЗ это передача вращения от двигателя к валу другого электромеханического механизма.

Так же зубчатые муфты МЗ могут использоваться для постоянного соединения валов механизмов с угловыми и осевыми смещениями.

Размеры зубчатых муфт МЗ обусловлены габаритными размерами муфты и соединяющихся с ней деталей: муфта МЗ-1, муфта МЗ-2,муфта МЗ-4,муфта МЗ-8,муфта МЗ-10 и т.д.

Муфты зубчатые МЗ состоят из втулок, обойм и фланцевых полумуфт. Фланцевая полумуфта может заменить в муфте зубчатой одну зубчатую обойму, в таком случае во фланцевую полумуфту при этом запрессовывается вал.

Муфты изготовляют из прочных углеродистых сталей а для повышения надежности ,осуществляют закалку зубьев полумуфт.

Зубчатые муфты МЗ могут обеспечивать девяносто процентный  ресурс не менее 17000 часов непрерывной работы.

Муфты могут изготавливаются в следующих исполнениях:

В первом исполнении  это муфта зубчатая МЗ с разъемной обоймой ,данные муфты используются для непосредственного соединения валов.

Во втором исполнении  это муфта зубчатая МЗП с промежуточным валом. В такой муфте в место одной зубчатой обоймы используется только одна полумуфта. Данный тип зубчатых муфт используются для соединения валов с применением промежуточного вала.

Третье исполнение это муфта зубчатая МЗ с неразъемной обоймой. Область применения аналогична с муфтами первого исполнения.

Муфты зубчатые МЗ по ГОСТ Р 50895-96

Муфта зубчатая наименование

D, мм

d, мм,

не более

B, мм

Масса, кг

Муфта зубчатая 1-1000-30-1У2

145

40

174

6,7

Муфта зубчатая 1-1600-30-1У2

170

55

174

9,2

Муфта зубчатая 1-2500-40-1У2

185

60

220

11,2

Муфта зубчатая 1-4000-45-1У2

200

65

220

15,2

Муфта зубчатая 1-6300-50-1У2

230

80

270

22,6

Муфта зубчатая 1-10000-60-1У2

270

100

340

40,5

Муфта зубчатая 1-16000-65-1У2

300

120

345

62,5

Муфта зубчатая 1-25000-80-1У2

330

140

415

100

Муфта зубчатая 1-40000-90-1У2

410

160

415

164,3

Муфта зубчатая 1-63000-120-1У2

470

200

500

228



Условия транспортировки и хранения

Перемещение муфты серии МЗ рекомендуется производить в разобранном виде. Но в основном транспортировка осуществляется в собранном виде без упаковки на поддонах с жесткой фиксацией.

Хранить муфты следует в сухом проветриваемом помещении на  стеллажах уложенными в один ряд.

Особенности монтажа и эксплуатации

При осуществлении монтажа ступицы на вал рекомендуется нагревать детали паяльной лампой ,также необходимо соблюдать осевое крепление ступицы.

Обязательно необходимо закачать масло в муфту, через маслоприемник , в виде болта который расположен в торце муфты, чтобы оно полностью покрывало высоту зуба. Замену масла производить не позднее 5000 часов работы

Максимально долгий ресурс работы муфты МЗ достигается при соблюдении строгой соосности соединяемых валов.

Муфты зубчатые МЗ могут работать непрерывно  до 24 ч/сутки

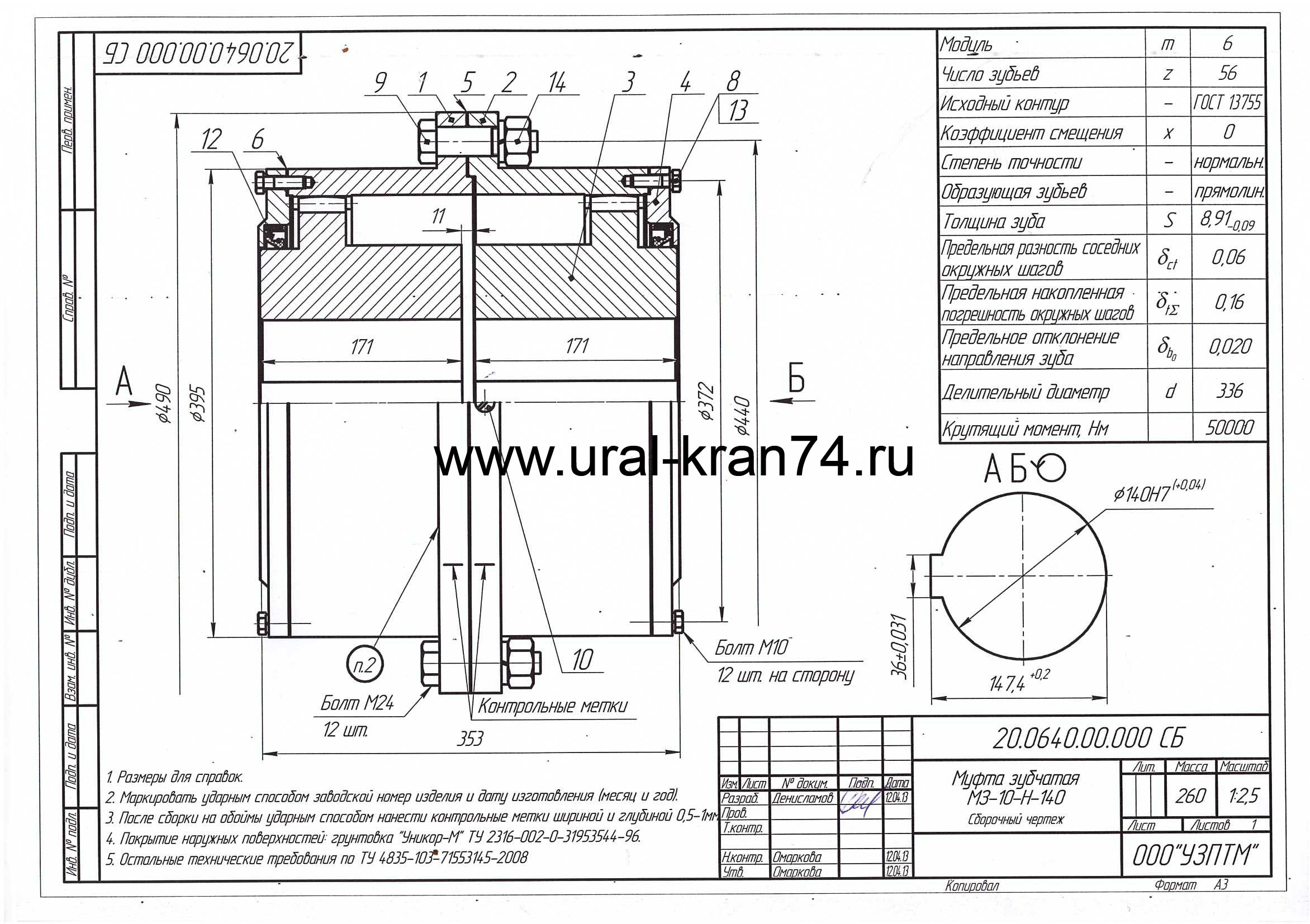

Ниже представлен, один из вариантов, правильно оформленного чертежа муфты МЗ
