Муфта МЗП

Муфта зубчатая МЗП изготавливаем по ГОСТ 5006-55 и ГОСТ 5006–83

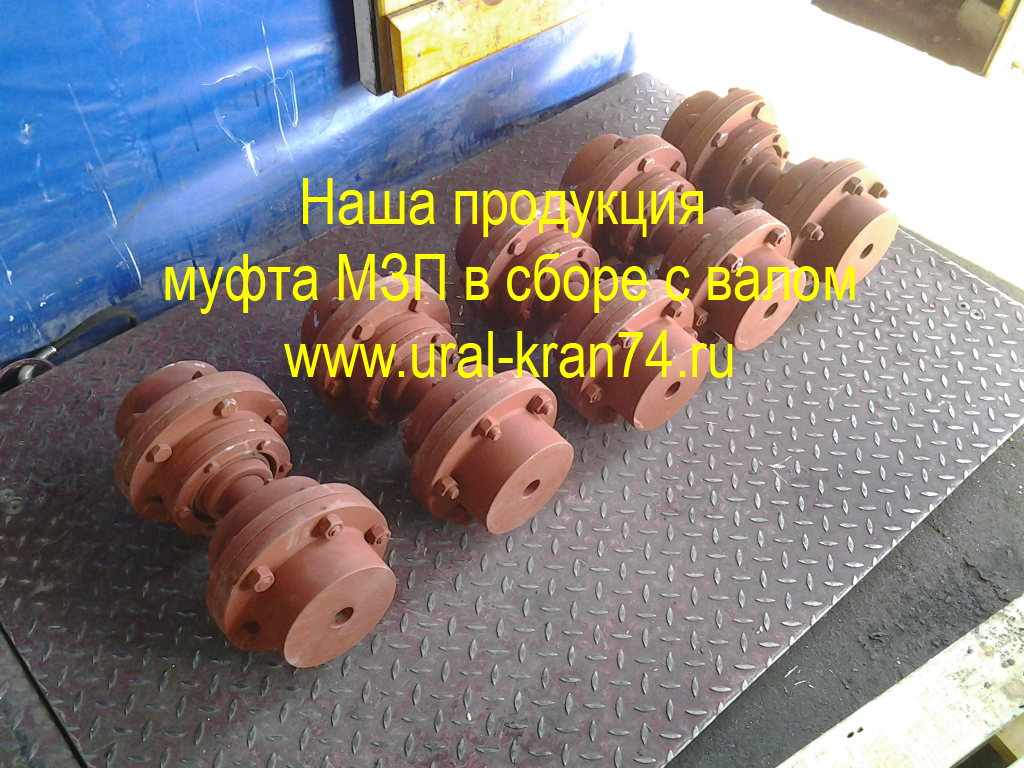

Муфта МЗП предназначена для соединения горизонтальных валов с использованием промежуточного вала.

Муфта МЗП может выдерживать высокие нагрузки и использоваться в широком диапазоне скоростей.

Такая муфта практически не требует обслуживания во время эксплуатации и может использоваться круглосуточно без перерыва. Наиболее часто такие муфты применяют для соединения длинных валов.

Мы можем осуществить расточку муфты МЗП под валы по Вашим чертежам или предоставленным размерам для этого необходимо указать наличие шпоночного паза и его размеры, размеры вала  конус или цилиндр, уточнить допуски они зависят от способа крепления  муфты МЗП холодным или горячим способом.

Так же изготавливаем отдельно запасные части к муфтам МЗП такие как-полумуфта  зубчатая, втулка зубчатая, зубчатая обойма и прижимные крышки для муфт МЗП.


Мы можем изготовить любую муфту МЗП по ГОСТУ и Вашим чертежам.

Муфты МЗП цена


Муфта зубчатая МЗП

Цена  с НДС

(обновление 16.10.2013г.)

Муфта МЗП-1

3 600р

Муфта МЗП-2

4 900р

Муфта МЗП-3

6 000р

Муфта МЗП-4

7 000р

Муфта МЗП-5

9 000р

Муфта МЗП-6

10 000р

Муфта МЗП-7

 25 000р

Муфта МЗП-8

29 000р

Муфта МЗП-9

 39 000р

Муфта МЗП-10

65 000р

Муфта МЗП-11

79 000р

Муфта МЗП-12

115 000р

Муфта МЗП-13

150 000р

Муфта МЗП-14

 180 000р

Муфта МЗП-15

250 000р

Муфта МЗП-16

420 000р


Цена на муфту МЗП указана без учета расточки вала и изготовления шпонки.

Характеристика муфты МЗП

Тип муфты МЗП

D, мм

d, мм

L, мм

Крутящий момент, Н·м

Масса, кг

Муфта зубчатая МЗП-1

170

20

129

710

10,6

Муфта зубчатая МЗП-2

185

30

160

1400

15,4

Муфта зубчатая МЗП-3

220

40

196,5

3150

29,8

Муфта зубчатая МЗП-4

250

45

234

5600

47,3

Муфта зубчатая МЗП-5

290

50

235

8000

62

Муфта зубчатая МЗП-6

320

60

255

11800

79,5

Муфта зубчатая МЗП-7

350

65

285

19000

111

Муфта зубчатая МЗП-8

380

80

325

23600

147

Муфта зубчатая МЗП-9

430

90

335

30000

179

Муфта зубчатая МЗП-10

490

110

365

50000

264

Муфта зубчатая МЗП-11

545

120

405

71000

372

Муфта зубчатая МЗП-12

590

140

485

100000

520

Муфта зубчатая МЗП-13

680

160

523

150000

700

Муфта зубчатая МЗП-14

730

180

568

200000

924

Муфта зубчатая МЗП-15

780

200

545

250000

1237



Устройство муфты МЗП

Муфта зубчатая МЗП изготовлена из одной зубчатой обоймой-(2) и фланцевой полумуфты (5) в которую непосредственно запрессовывается вал. Все это соединяется болтами. Зубчатых втулок-(3) вставленных в зубчатую обойму, на обоймы устанавливаются прижимные крышки-(4) которые удерживают манжеты-(1).



Валы, которые соединяют при помощи муфт МЗП запрессовывают, в отверстия зубчатых втулок-(3) а зубья втулок входят в зацепление с зубьями обойм-(2). Эта конструкция позволяет иметь незначительное смещение в любых направлениях.



Втулки зубчатых муфт МЗП могут быть двух исполнений:

1 - с цилиндрическими отверстиями для коротких концов валов

2 - с коническими отверстиями для коротких концов валов

Файлы для скачивания

opros MZP.docx

(opros MZP.docx, 131 KB)
