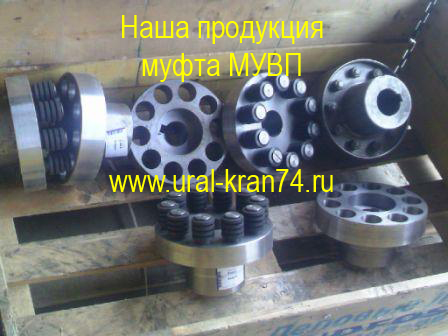

Муфта МУВП

 Муфта упругая втулочно-пальцевая МУВП по ГОСТ 21424-93 от производителя по низким ценам!


Муфта МУВП- это муфта упругая втулочно-пальцевая которая предназначена для соединения валов промышленных механизмов с диаметром до 180мм и крутящим моментом до 16000 Нм.


Отличие муфт МУВП от зубчатых муфт МЗ, МЗП


Муфта МУВП или упругая втулочно-пальцевая муфта в отличие от зубчатых муфт обладает эластичностью и демпфирующей способностью, так как эластичные пальцы компенсируют осевые до 15 мм, и радиальные до 30 градусов смещения соединяемых валов

В отличие от зубчатых муфт, муфта МУВП проста в изготовлении, что несомненно отражается на её стоимости, но при этом она имеет высокую степень надежности, что  позволило ей занять ведущие место в промышленных механизмах где требуется соединение соосных валов.


Конструкция муфты



Муфта МУВП схоже по конструктиву с зубчатыми и фланцевыми муфтами, отличие заключается в том, что вместо  болтов, которые соединяют у них полумуфты, в муфтах МУВП эту функцию выполняют пальцы с надетыми на них резиновыми кольцами.

Крутящий момент передается через эти пальцы, что позволяет компенсировать значительные смещения. Резкие динамические удары во время работы так же амортизируются резиновыми втулками.


Расшифровка условного обозначения муфты МУВП


Например, муфта МУВП 7-500-30-1-45-4 где


Муфта МУВП- Муфта упругая втулочно-пальцевая МУВП по ГОСТ 21424-93

7-Типоразмер муфты

500-крутящий моментом 500 Нм

30-это одна из полумуфт диаметром посадочного отверстия d-30 мм ( исп. 1)

45-вторая полумуфта с диаметром d - 45 мм, (исп. 4)



Цена



Цена ну муфту МУВП зависит от её типа исполнения, количества пальцев и необходимости расточки под вал. Что бы составить точную стоимость Вам необходимо заполнить опросной лист на муфты расположенный внизу статьи.



Ниже представлены ориентировочные цены с НДС на стандартное исполнение.



Тип размера муфты

Цена с НДС

Муфта МУВП-1

2700

Муфта МУВП-2

3000

Муфта МУВП-3

3900

Муфта МУВП-4

4200

Муфта МУВП-5

5500

Муфта МУВП-6

7000

Муфта МУВП-7

10000

Муфта МУВП-8

14000

Муфта МУВП-9

17000

Муфта МУВП-10

20000

Муфта МУВП-11

30000

Муфта МУВП-12

договорная

Муфта МУВП-13

договорная



Технические характеристики





Тип муфты

Крутящий момент

Ød, max

ØD, max

L, max

l, max

Max.частота вращ-я/сек

Ориентировочная масса, кг

Муфта МУВП-1

6,3

11

61

50

23

147

0,6

Муфта МУВП-2

16

16

75

85

30

127

0,8

Муфта МУВП-3

31,5

19

90

85

40

106

1,5

Муфта МУВП-4

63

24

100

105

50

95

2

Муфта МУВП-5

125

30

120

125

60

77

4,3

Муфта МУВП-6

250

45

140

225

80

63

6,5

Муфта МУВП-7

500

45

170

225

110

60

12

Муфта МУВП-8

710

56

190

225

110

50

18

Муфта МУВП-9

1000

70

220

285

140

48

222

Муфта МУВП-10

2000

90

250

350

170

38

40

Муфта МУВП-11

4000

95

320

350

210

30

75

Муфта МУВП-12

8000

125

400

430

250

24

145

Муфта МУВП-13

16000

180

500

615

300

19

280



Сроки изготовления



Срок изготовления муфты упругой втулочно-пальцевой МУВП  при партии до 10 штук любого типоразмера занимает не более 5 рабочих дней.



Что входит в комплект поставки 1 муфты МУВП?



Полумуфта-2шт

Паспорт на муфту

Сертификат соответствия на партию

Пальцы стальные от четырех до десяти в зависимости от типа муфты

Кольца от шестнадцати до сорока  в зависимости от типа муфты

Гайки с гравером от четырех до десяти в зависимости от типа муфты

Стопорное кольцо от четырех до десяти в зависимости от типа муфты



Варианты исполнения муфты



Муфта МУФП состоит из двух соединенных полумуфт которые могут быть изготовлены в следующих исполнениях :



Муфта МУВП  для длинных  валов с цилиндрическими (исп.1)и коническими отверстиями (исп.2)

Муфты МУВП для коротких концов валов с цилиндрическими (исп.3) и коническими отверстиями (исп.4)



Эксплуатация муфт



работа непрерывно до 24 часов в сутки

вращение в любую сторону

частота вращения в не более в соответствии с тех.характеристиками указанными в таблице

климатические исполнения - У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4.



Выбор муфты МУВП



Нагрузка муфты МУВП зависит от прочности пальцев с резиновыми втулками.



Нагрузка, приходящаяся на один палец, определяют по формуле



Fп = 2Mр/(D•z),

де D — диаметр окружности, по которой расположены пальцы;

z — количество пальцев в муфте (обычно принимают z = 4…8).

Условие прочности втулок муфты:

p = Fп /(dп•lв) ≤ [p].

Условие прочности пальцев на изгиб:

σ = M/W0 = 32Fп(0,5 lв + с)/(πdп3) ≤ [σ].

В этих уравнениях:

dп — диаметр пальца;

lв — длина втулки;

с — осевой зазор между полумуфтами.



Допустимое давление для резины принимают [р] = (2,0…2,5) МПа, а допустимое напряжение изгиба для пальцев [σ] = (60…70) МПа. Если МУВП работает в условиях радиального смещения валов, то возникает добавочная радиальная нагрузка на валы. Усреднённое значение этой нагрузки можно определить по соотношению Fm = (0,5…0,6)Mр/D.
