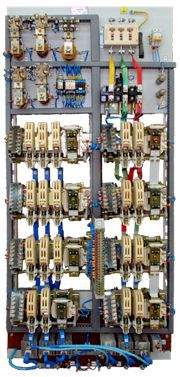

Панель ТСА, ТСД

Панели расчитаны на эксплуатацию с защитными панелями, на которые установлены аппараты, обеспечивающие нулевую и максимальную защиту электропривода.

Панель ТСА-161 - предназначена для управления двигателями переменного тока мощностью до 60 кВт. Защита: нулевая, конечная. Защита " нулевая, конечная.

Панели ТСД-60, 160, 250 - предназначены для управления двигателями переменного тока мощностью до 100 кВт. Имеет нулевую, максимальную и конечную защиты.

Технические характеристики

НКУ являются комплектующими электротехническими изделиями для электроприводов подъемно-транспортных машин, преимущественно грузоподъемных кранов (мостовых, козловых, портальных, башенных и других), и предназначены для пуска, реверсирования, торможения, регулирования скорости электродвигателя в основном серии МТ с фазным ротором, а также обеспечения максимальной токовой и нулевой защиты, защиты от перегрузки по току, от обрыва фазы питающей сети. При этом схемные решения НКУ позволяют осуществить конечную защиту механизмов, подключение конечных выключателей и блокировочных устройств.

Выпускается ряд модификаций НКУ: серии Б, П, К, КС, ДК, ДКС и КСДБ.

Конструктивно НКУ серии Б, П, К, КС, ДК, ДКС и КСДБ выполнены в открытом исполнении и представляют собой вертикально установленную раму, на рейках или на изоляционных панелях которых смонтированы коммутационные аппараты, панели или блоки с аппаратурой.

Переднее присоединение проводов исключает необходимость оставлять проход с задней стороны НКУ. Внешние провода главных цепей присоединяются непосредственно к выводам соответствующих аппаратов.

Тип НКУМощность двигателя при ПВ=40%, кВтТок, АГруппа режима работыДиапазонГабаритные размеры, ммМасса, кгКол-во двига телей, шт.Механизм кранаНазначение крана
отдо
ТСА-16122601603:1800х1700х3151101ПодъемОбщего назначения
ТСД-60-2260600х1000х31570
ТСД-1602260160800х1700х315150
ТСД-250601002508:11050х1700х325220
