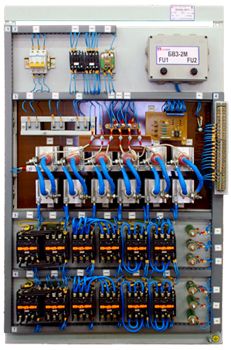

Панель Б, П

НКУ типов П6506, П6507, Б6505, Б6506 - предназначены для обеспечения пуска, реверсирования, торможения, регулирования скорости, максимальной защиты, нулевой и конечной защиты фазных двигателей механизмов подъема.

Технические характеристики

НКУ являются комплектующими электротехническими изделиями для электроприводов подъемно-транспортных машин, преимущественно грузоподъемных кранов (мостовых, козловых, портальных, башенных и других), и предназначены для пуска, реверсирования, торможения, регулирования скорости электродвигателя в основном серии МТ с фазным ротором, а также обеспечения максимальной токовой и нулевой защиты, защиты от перегрузки по току, от обрыва фазы питающей сети. При этом схемные решения НКУ позволяют осуществить конечную защиту механизмов, подключение конечных выключателей и блокировочных устройств.

Выпускается ряд модификаций НКУ: серии Б, П, К, КС, ДК, ДКС и КСДБ.

Конструктивно НКУ серии Б, П, К, КС, ДК, ДКС и КСДБ выполнены в открытом исполнении и представляют собой вертикально установленную раму, на рейках или на изоляционных панелях которых смонтированы коммутационные аппараты, панели или блоки с аппаратурой. Переднее присоединение проводов исключает необходимость оставлять проход с задней стороны НКУ. Внешние провода главных цепей присоединяются непосредственно к выводам соответствующих аппаратов.

Тип НКУМощность двигателя при ПВ=40%, кВтТок, АГруппа режима работыДиапазонГабаритные размеры, ммМасса, кгКол-во двига телей, шт.Механизм кранаНазна чение крана
отдо
П 6506376016010:1/8:1950х1200х3301501ПодъемОбщего назна чения
П 65076010025010:1/8:11050х1700х330200
Б 6505 226310:1500х1200х33060Передвижение
Б 650622х263х210:1750х1200х3301002
