Контактор КВТ

Покупайте контакторы КВТ по низким ценам, только новая оригинальная продукция, постоянное наличие на складе, бесплатная доставка до филиалов транспортных компаний.



Контактор КВТ это новый тип вакуумных контакторов, с воздушным охлаждением, пришедший на смену традиционным контакторам имеющих искрогасители.



Контакторы КВТ характеризуются малыми габаритами, небольшой массой а также простотой обслуживания в купе с бесшумной и долговечной работой.



Отличительно чертой, контактора КВТ от других вакуумных контакторов, является наличие штепсельного разъема, через который происходит его подключение к сети питания и управлению блоков вспомогательных контактов.



Штепсельный разъем обеспечивает контактору КВТ быстрый демонтаж или замену. По габаритным размерам, массе и техническим характеристикам, контактор КВТ идентичен с вакуумными контакторами типа КВ.



Основное назначение контакторов КВТ это управления электродвигателями, они позволяют осуществлять их пуск ,остановку и реверс. Так же их можно использовать их и для коммутации любых других электрических машин.



Важно также отметить, что применение вакуумного контактора КВТ будет очень желательным на тех производствах, где есть пожароопасная обстановка, и возникновение искры при замыкании контактов обычного контактора может спровоцировать пожар.



Купить вакуумные контакторы КВТ по низким ценам из наличия или под заказ в самые короткие сроки всегда сможете в нашей компании. К каждому контактору КВТ прилагается паспорт, сертификат и инструкция по эксплуатации.



Мы не продаем китайские аналоги контакторов КВТ под видом отечественных вакуумных контакторов!!! А поставляем только новые вакуумные контакторы КВТ завода НПП Контакт г.Саратов.



Цена на контактор КВТ



Цена на контактор КВТ указанная в прайс-листе актуальна и действует до конца 2016 года, цена на вакуумный контактор КВТ может быть снижена от объема или увеличена в зависимости от исполнения.



Цена на контактор КВТ указана с НДС, в стоимость контактора входит доставка до транспортной компании Деловые Линии.



Цена на контакторы КВТ указана в рублях с НДС

Контактор вакуумный КВТ 1,14-2,5/160

10000р

Контактор вакуумный КВТ 1,14-2,5/250

13000р

Контактор вакуумный КВТ 1,14-2,5/250 реверс

28000р

Контактор вакуумный КВТ 1,14-4/400

15000р

Контактор вакуумный КВТ 1,14-5/630

29000р

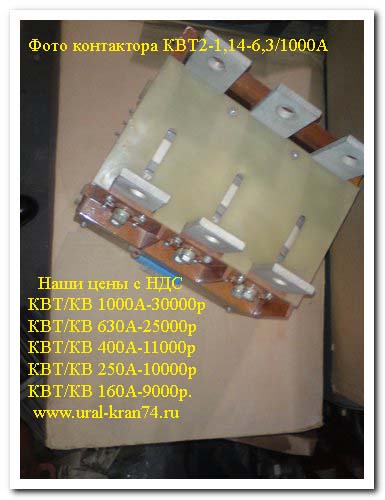

Контактор вакуумный КВТ 1,14-6,3/1000

30000р





Основная характеристика вакуумных контакторов КВТ



Вакуумный контактор КВТ предназначен для постоянных или разовых  включений и отключений токов , которые не превышают токов перегрузки силовых цепей.



В вакуумных контакторах КВТ замыкание  контактов  осуществляться электромагнитным приводом.



Вакуумные контакторы КВТ изготавливаются на токи 160, 250, 400, 630 и 1000 Ампер с двумя или тремя замыкающими силовыми контактами на номинальное напряжение до 1140переменного тока.



Вакуумные контакторы КВТ могут быть изготовлены на номинальное напряжение цепи управления 24, 36, 48 , 75, 110 и 220 В постоянного тока и 110, 127, 220, 380 В переменного.



Износостойкость вакуумной камеры контакторов КВТ

циклы ВО (включение-отключения):



В режиме АС-3 (600 (вкл./откл.)/час и ПВ=40%) - 2,0 х 10000000 циклов ВО

В режиме АС-4 (1200 (вкл./откл.)/час и ПВ=15%) -0,5 х 10000000 циклов ВО



Механическая износостойкость вакуумных контакторов КВТ



Вакуумный контактор КВТ 160А при 1200 ВО/час и П=40% - 6,3 х 10000000 циклов ВО

Вакуумный контактор КВТ 250А при 1200 ВО/час и ПВ=40% - 5,0 х 10000000 циклов ВО

Вакуумный контактор КВТ 400А при 1200 ВО/час и ПВ=40% - 4,0 х 10000000 циклов ВО



Потребляемая мощность вакуумных контакторов КВТ



Вакуумный контактор КВТ 160А не более 50 Вт

Вакуумный контактор КВТ 250А  не более 65 Вт

Вакуумный контактор КВТ 400А не более 100Вт



Крепятся контакторы КВТ  при помощи болтовых соединений.

Степень защиты — 1Р00.

Присоединение проводников переднее.



Вакуумный контактор КВТ на постоянный ток коммутируют цепь постоянного тока и имеют, как правило, электромагнит постоянного тока.

Контакторы КВТ же переменного тока
 коммутируют цепь переменного тока. Электромагнитная система данных контакторов может быть на переменном токе как и на постоянном .


Устройство вакуумных контакторов КВТ



Конструкция вакуумного контактора КВТ проста и состоит из электромагнита с катушкой управления, контактов силовых размещенных в дугогасительной вакуумной камере и вспомогательных блок контактов.


Силовые контакты размещены в дугогасительной вакуумной
  камере которая предотвращает их выгорание и обеспечивает длительный ресурс эксплуатации.



Помимо силовых контактов все контакторы КВТ имеют вспомогательные блок-контакты.



Вакуумный контактор КВТ собран на пластиковом основании где размещены вакуумные камеры, электропривод и блок контакты.


                                            Принцип действия контактора КВТ

Вакуумный контактор КВТ работает следующим образом. При подаче напряжения в цель катушки сердечник притягивает якорь, который прижимает подвижные контакты находящиеся в вакуумной камере к неподвижным.



Сердечник вакуумного контактора КВТ опирается на пружины которые смягчают удары по сердечнику в момент подачи напряжения.



После отключения контактора при помощи пружин якорь возвращается в отключенное положение.



В вакуумных контакторах КВТ при притяжении якоря к сердечнику замыкаются и блок контакты помимо основных силовых, которые используются для коммутации электрооборудования.



Номинальный ток вспомогательных блок контактов контактора КВТ составляет 10 А.

Варианты исполнения контакторов КВТ

Контактор КВТ  (160-1000А)

Тип контактора

Ток,А

V,Постоянного тока

V,Переменного тока

Тип исполнения

Контактор вакуумный КВТ-1,14-2,5/160 У3

160

220

220

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-2,5/160 У3-1

160

110

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-2,5/160 У3-2

160

380

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-2,5/160 У3-4

160

Для комплектования реверсивного контактора

Обычного исполнения

Контактор вакуумный КВТ-1,14-2,5/160 У3-5

160

110

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-2,5/250 У3

250

220

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-2,5/250 У3-1

250

110

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-2,5/250 У3-2

250

380

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-2,5/250 У3-4

250

220

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-2,5/250 У3-5

250

110

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-4/400 У3-1

400

110

Для комплектования втычного контактора

Контактор вакуумный КВТ-1,14-4/400 У3-2

400

380

Обычного исполнения

Для комплектования реверсивного контактора

Для комплектования втычного контактора

Контактор вакуумный КВТ-1,14-4/400 У3-4

400

220

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-4/400 У3-5

400

110

Обычного исполнения

Для комплектования реверсивного контактора

Контактор вакуумный КВТ-1,14-2,5/160 УХЛ2.1м

160

220

Исполнения для крайнего севера (минус 60oС)

Контактор вакуумный КВТ-1,14-2,5/250 УХЛ2.1м

250

Контактор вакуумный КВТ-1,14-4/400 УХЛ2.1м

400

Контактор вакуумный КВТ-1,14-2,5/160 УХЛ2.1м-2

160

380

Контактор вакуумный КВТ-1,14-2,5/250 УХЛ2.1м-2

250

Контактор вакуумный КВТ-1,14-4/400 УХЛ2.1м-2

400

Контактор вакуумный КВТ-1,14-4/400 У3-В

400

220

Контакторы втычного (кассетного) исполнения

Контактор вакуумный КВТ-1,14-4/400 У3-1-В

400

110

Контактор вакуумный КВТ-1,14-4/400 У3-2-В

400

380

Контактор вакуумный КВТ-1,14-2,5/160 У3-З

160

220

Контакторы с электронным токовым реле

Контактор вакуумный КВТ-1,14-2,5/250 У3-З

250

Контактор вакуумный  КВТ-1,14-4/400 У3-З

400

Контакторы КВТ2-1,14 (630-1000А)

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2

630

220

Обычного исполнения

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-1

630

110

Обычного исполнения

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-2

630

380

Обычного исполнения

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-4

630

220

Обычного исполнения

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-5

630

110

Обычного исполнения

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2

630

220

Для комплектования реверсивного контактора горизонтального исполнения

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-1

630

110

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-2

630

380

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-4

630

220

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-5

630

110

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2

630

220

Для комплектования реверсивного контактора вертикального исполнения

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-1

630

110

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-2

630

380

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-4

630

220

Контактор вакуумный КВТ2-1,14-5/630 УХЛ2-5

630

110

Контактор вакуумный КВТ2-1,14-6,3/1000 УХЛ2

1000

220

Обычного исполнения

Контактор вакуумный КВТ2-1,14-6,3/1000 УХЛ2-1

1000

110

Обычного исполнения

Контактор вакуумный КВТ2-1,14-6,3/1000 УХЛ2-2

1000

380

Обычного исполнения

Контактор вакуумный КВТ2-1,14-6,3/1000 УХЛ2-4

1000

220

Обычного исполнения

Контактор вакуумный КВТ2-1,14-6,3/1000 УХЛ2-5

1000

110

Обычного исполнения

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2

1000

220

Для комплектования реверсивного контактора горизонтального исполнения

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2-1

1000

110

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2-2

1000

380

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2-4

1000

220

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2-5

1000

110

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2

1000

220

Для комплектования реверсивного контактора вертикального исполнения

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2-1

1000

110

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2-2

1000

380

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2-4

1000

220

Контактор вакуумный КВТ2-1,14-5/1000 УХЛ2-5

1000

110


Ниже Вы можете скачать техническое описание и инструкции для вакуумных контакторов КВТ

Файлы для скачивания

OPISANIE KVT-1,14 proizvodstva KONTAKT.pdf

(OPISANIE KVT-1,14 proizvodstva KONTAKT.pdf, 546 KB)

Rukovodstvo KVT2-1,14-5-630.pdf

(Rukovodstvo KVT2-1,14-5-630.pdf, 1085 KB)

Rukovodstvo KVT2-1.14-6,3-1000.PDF

(Rukovodstvo KVT2-1.14-6,3-1000.PDF, 413 KB)
