Блок полиспаста и канатный блок

Блок полиспаста ,блок канатный, блок обводной для крана или крюковой подвески изготовим по низким ценам, оперативное изготовление любых объемов.

Блок полиспаста, блок обводной или канатный блок – изготавливается в виде колеса из прочных сталей с выемкой под канат ,металлический трос или цепь и служит для их работы в грузоподъемных механизмах.

Ось блока обводного и полиспаста, насаживается на неподвижный вал с подшипником для свободного вращения. Блок обводной может быть и неподвижным, такие служат только для направления движения троса.

Ни один грузоподъемный механизм сейчас не может обойтись без обводных блоков и блоков полиспаста, так как только они используются в крюковых подвесках и в устройствах перемещения каната любых кранов.

Блок полиспаста или обводной блок часто поставляется с рассверленными отверстиями одного диаметра по окружности блока, это необходимо для облегчения веса блока, а так же облегчает его монтаж или монтаж крюковой подвески, на которой они устанавливаются.

Мы можем изготовить канатные блоки из любого металла и размера согласно Вашим предоставленным чертежам и ОСТ 24.091.05-82. Если у Вас нет чертежа ,вы можете скачать и заполнить опросной лист на блок полиспаста, обводной блок который расположен с низу.



В чем отличие блока полиспаста от канатных или обводных блоков?



Блок полиспаста как и канатный или обводной блок изготовлен в виде металлического колеса с жёлобом для каната ,разница заключается лишь в использовании блоков.



Канатный блок и обводной блок служит для перемещения троса в грузоподъемных механизмах и нужен для уменьшении силы трения при подъеме и опускании груза ,а так же для направления и стабилизации движения троса.



Блок полиспаста образует с другими блоками гибкую связь и служит для увеличения подъемной силы или скорости перемещения грузов в крановых механизмах.



Блоки полиспаста чаще всего используется в устройстве крюковой подвеске , для увеличения тяги лебедки крана.



На рисунке показана простая схема использования блоков полиспаста.





Как заказать?



Купить блок полиспаста, канатный блок для крана  вы сможете отправив свою заявку нам на почту tkg200@mail.ru В заявке должны содержаться следующие характеристики -размеры блока ,их количество и марка стали из которых необходимо изготовить.



Сегодня мы изготавливаем канатные блоки ,блоки полиспаста для любых крюковых подвесок а также для портальных кранов «Альбатрос», портального крана «Сокол», «Кондор», портального крана «Ганц» и кранов типа «РДК»



Сроки изготовления



Срок изготовления канатных блоков или полиспаста зависит от их количества, диаметра и наличия металла на нашем складе в среднем срок изготовления до 6 блоков с диаметром до 600мм занимает у нас не более 4-5 рабочих дней.



Цена



Цена на блок полиспаста в первую очередь зависит от его диаметра и сложности реализации поставленной технической задачи. Ниже представлены ориентированные цены с НДС на самые распространенные канатные блоки.



Диаметр блока

Цена с НДС

Блок полиспаста ,канатный блок 150 мм

3 000

Блок полиспаста ,канатный блок 250 мм

5 500

Блок полиспаста ,канатный блок 300 мм

6 000

Блок полиспаста ,канатный блок 350 мм

8 000

Блок полиспаста ,канатный блок 400 мм

9 000

Блок полиспаста ,канатный блок 450 мм

11 000

Блок полиспаста ,канатный блок 500 мм

13 000

Диаметр свыше 550мм

по договоренности



Как осуществляется доставка



После изготовления блоков, мы бесплатно осуществим доставку до терминала и оформление груза в транспортной компании «Деловые Линии», «Автотрейдинг», «КИТ» которые присутствует почти в каждом крупном городе. Стоимость доставки по России стоит в среднем 10р за Кг.



Фотографии нашей продукции



Рис.1 Блок обводной или канатный блок





Рис.2 Блок полиспаста с подшипником для крюковой подвески





Устройство блоков полиспаста,канатного блока



Полиспаст крана или канатный блок изготавливают либо из литых чугунных заготовок (выгодно только при большом объеме заказа от 50шт) либо стального проката стали 15,20 и 45 с последующей механической и термической обработкой твердости от 30 до 48 HRC.



Блоки полиспаста изготовленные из более мягкого металла приводят к быстрому износу ручья канатного блока, что увеличивает трение между блоком и канатом ускоряя износ кранового механизма.



Ручей канатного блока должен максимально соприкасаться с канатом который будет установлен на блоке. По середине блока устанавливается подшипник который монтируется на ось крюковой подвески либо другого механизма.






D1

D2

d

R

B

h

Диаметр полиспаста, канатного блока  по ручью каната

Диаметр под подшипник

Диаметр троса

Радиус ручья троса

Ширина ручья

Глубина ручья

Полиспаст D до 1000мм

от 30 до 110 мм

от 8 до 14 мм

8 мм

28 мм

22 мм

Полиспаст D до 1000мм

от 30 до 110 мм

от 12 до 18 мм

10 мм

34 мм

28 мм

Полиспаст D до 1000мм

от 30 до 110 мм

от 18 до 23 мм

15,5 мм

45 мм

36 мм

Полиспаст D до 1000мм

от 30 до 110 мм

от 23 до 29 мм

15,5 мм

55 мм

45 мм

Полиспаст D до 1000мм

от 30 до 110 мм

от 29 до 35 мм

19,5 мм

67 мм

55 мм

Полиспаст D до 1000мм

от 30 до 110 мм

от 35 до 44 мм

24,5 мм

85 мм

70 мм




Файлы для скачивания

Blok polispasta -oprosnoi list.jpg

(Blok polispasta -oprosnoi list.jpg, 213 KB)

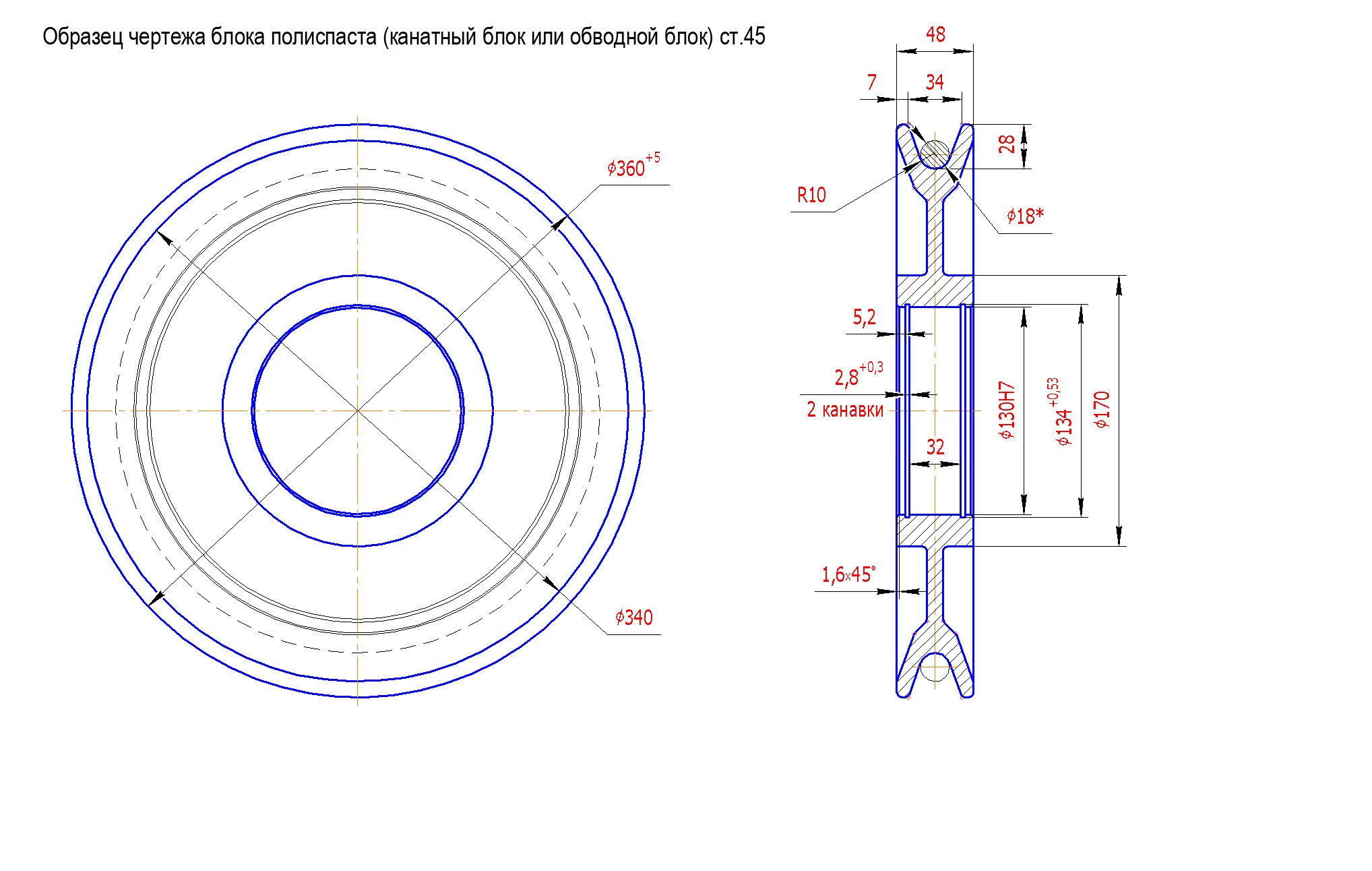

Blok polispasta.jpg

(Blok polispasta.jpg, 710 KB)
